400-6171-355400-6171-355鋼棒是某些鋼廠主要生產產品之一，采用自動化的生產線，為了提升品質，同時減少?gòu)U品率，需要在線測徑儀來實時檢測與監測鋼棒的外徑及橢圓度尺寸。
藍鵬測控為某鋼廠中棒與小棒產線定制了多臺測徑儀，以供品質在線檢測，并輔以測控軟件分析系統，為工作人員提供詳細、直觀的數據顯示、分析信息、圖表信息、數據存儲、數據傳輸?shù)榷囗?xiàng)功能，能適應該鋼廠700~1000℃鋼材的溫度。
測量鋼種：20#、45#鋼、優質碳素結構鋼、合金結構鋼、齒輪鋼、彈簧鋼、軸承鋼、非調質鋼、管坯鋼、易切削非調質鋼、保證淬透性鋼、低合金高強度結構鋼等。
在線測徑儀作為非接觸式的測量設備，測量精度與鋼材材質無關，因此上述鋼種甚至更多類型的鋼種，都能完成高精度的外徑及橢圓度尺寸檢測。
根據檢測需求及現場實地勘察，主要定制了兩種類型的測徑儀：
一種是中棒用的JG04Z-SG180-A型智能測徑儀，他具備四組測頭對四個方位的外徑尺寸進行檢測，同時每組測頭都是有固定間距雙測頭組成。能使其完成中棒的規格范圍內的檢測。
技術參數：
1、測量范圍：φ35~φ180；
2、測量精度：≤士0.03；
4、每個截面測量直徑數：4個；
5、重復性：≤0.01；
6、測量頻率(Hz)：2000 (即每秒測量2000個截面)。
一種是小棒用的JG08Z-DG90-A型智能測徑儀，他具備八組測頭對八個方位的外徑尺寸進行檢測，這種八測頭的檢測方式能實現小棒的全方位檢測，截面更完整全面。每組測頭均為90單測頭。
技術參數：
1、測量范圍：φ0~φ90；
2、測量精度：≤士0.02；
4、每個截面測量直徑數：8個；
5、重復性：≤0.01；
6、測量頻率(Hz)：2000 ( 即每秒測量2000個截面)；
7、通訊網絡：4G。
顯示內容
主控室液晶顯示器：
圓鋼測量系統主界面顯示軋材同時刻、同截面外輪廓尺寸及截面圖、公差帶；各路測頭的尺寸波動圖，缺陷分析曲線；實時顯示圓鋼的最大直徑、最小直徑、平均直徑、橢圓度以及各路測頭的測量值。
嵌入式智能模塊：
實時顯示各路測頭的測量值、設備溫度、風壓、測量中心高度等。

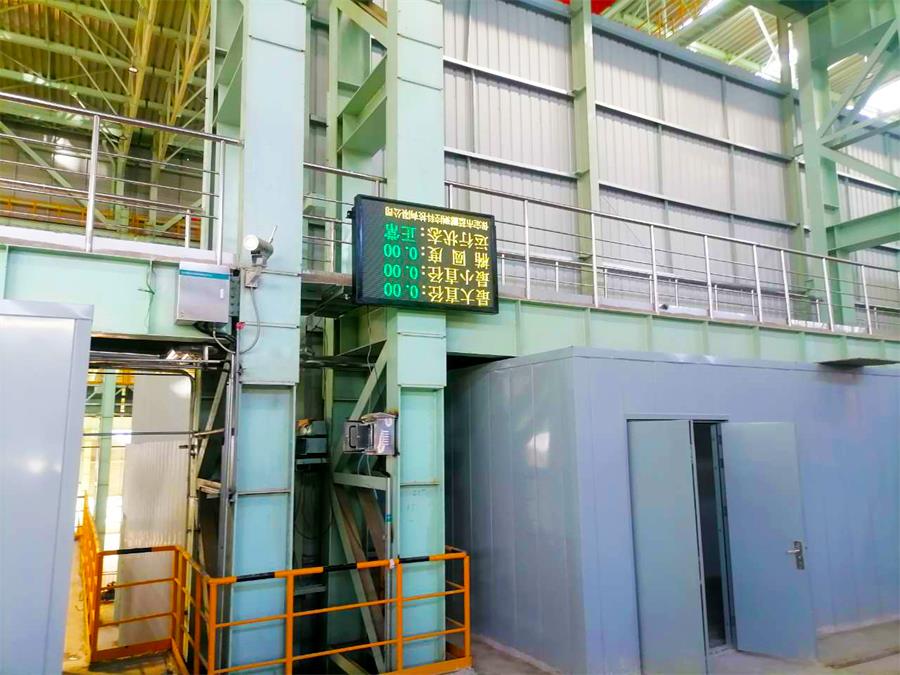

現場LED顯示屏：
實時顯示圓鋼測量的最大/最小直徑、橢圓度、設備工作狀態。
測控軟件系統

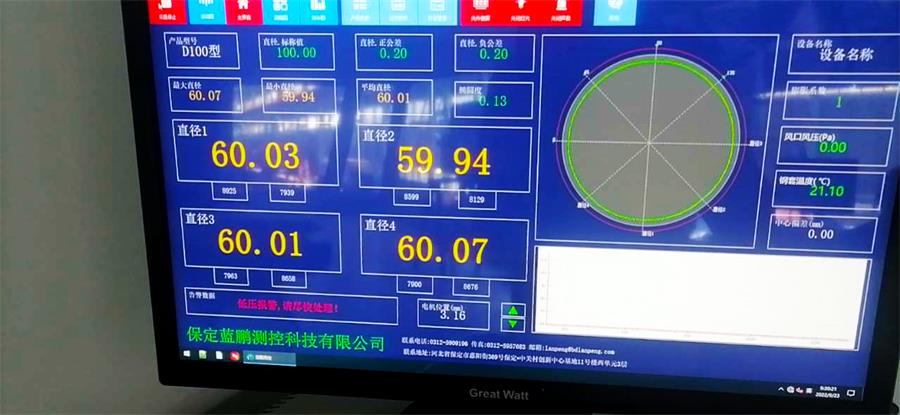

以八路測徑儀主界面為例：其包括工具欄菜單，及主界面、波動圖、缺陷圖、統計圖四個數據顯示窗口。
工具欄：支持配置文件形式更改子項內容、圖標等。
主界面的標簽，支持根據待測目標特征設定公差范圍，并在測量值超過標稱公差范圍時，以不同顏色醒目提醒，如超正公差時紅色顯示、超負公差時黃色顯示。
實時數據圖形化
在主界面，除了以不同顏色顯示數據之外，還支持以趨勢圖、截面圖的形式來顯示待測物的實時數據，從而方便用戶更直觀的了解測量數據的偏差。
歷史數據圖形化
對于已經測量過的歷史數據，也支持以圖形化的方式進行查看。
系統功能：系統設置、系統自檢、自動調高、智能監測、遠程通訊、數據傳輸（MES、ERP、PDA等）、產品參數設置、數據存儲、報警設置、修正功能（熱態檢測顯示常溫尺寸）等。

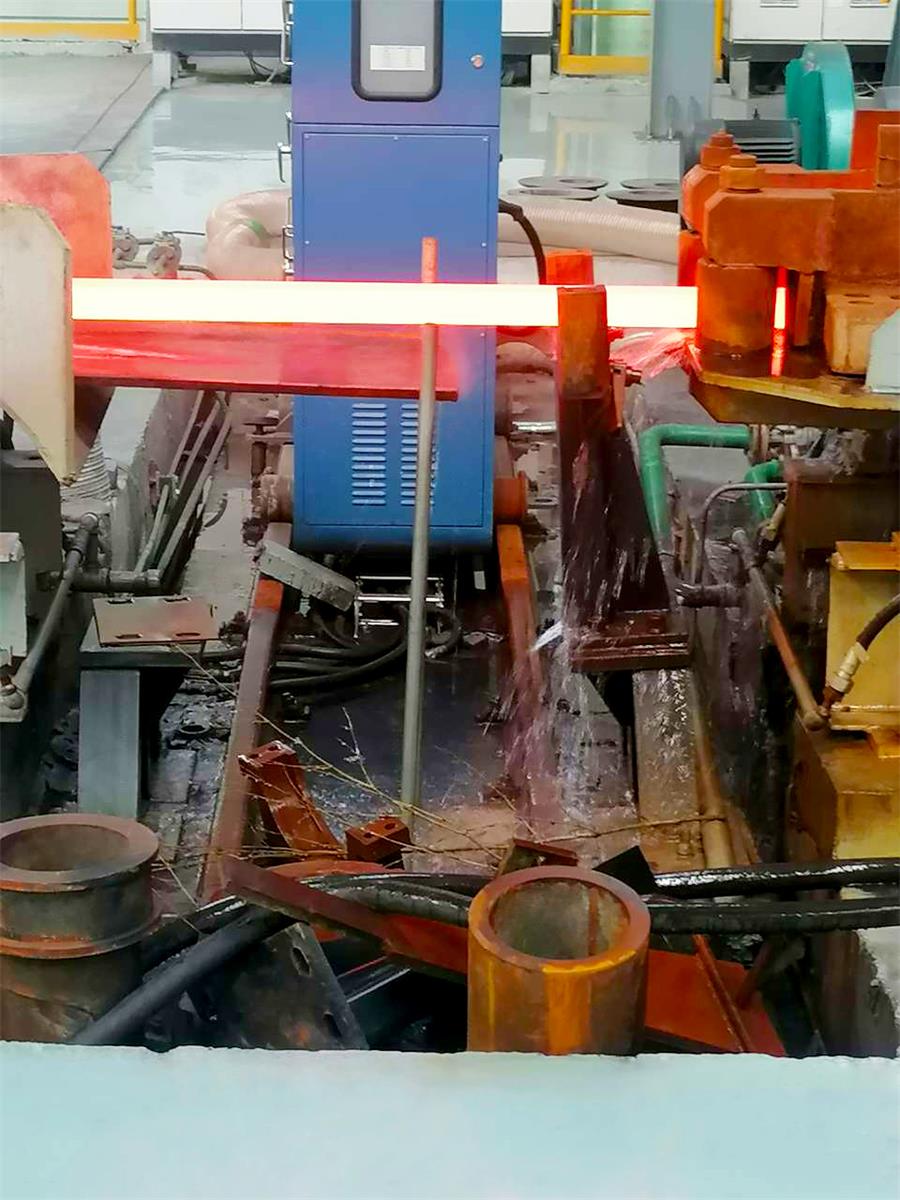

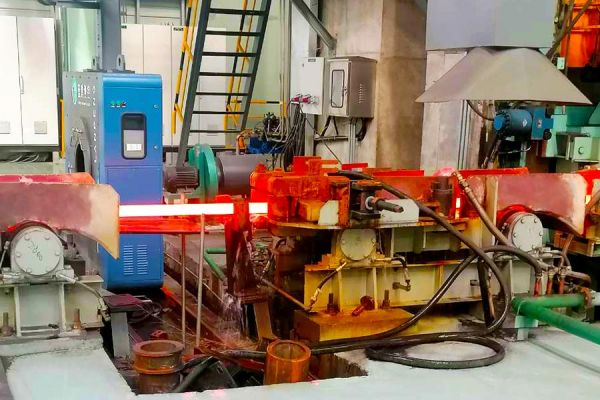

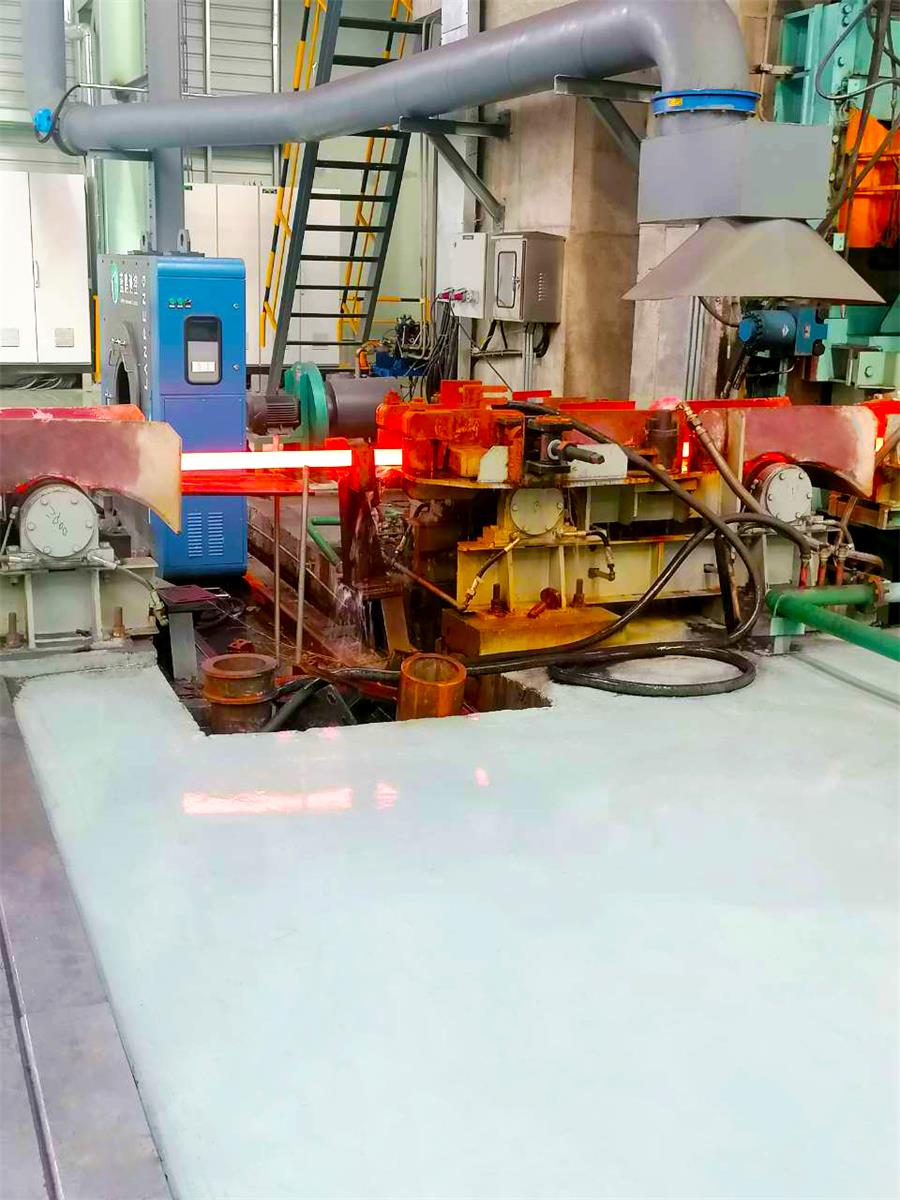

鋼廠產線多，使用廣，因此定制了多臺在線智能測徑儀分別安裝在不同的位置進行鋼棒的外徑及橢圓度尺寸檢測。
藍鵬測控具備鋼廠用檢測設備的豐富經驗，為各鋼材提供在線智能測量?jī)x，實現在線實時品質檢測，減少試錯品、廢品、次品的產出，對快速產線而言，降低大量的此種損失。
