400-6171-355400-6171-355引言
在各式各樣的產線中，圓形軋材一般都需要對外徑尺寸進行檢測，根據某廠家的具體需求，特研制雙軸測徑儀來完成圓棒的在線檢測。
一、測徑儀概況
設備名稱：在線測徑儀
設備型號：JG02-DG100型
測頭數：2組雙測頭
測量系統：藍鵬測量系統
設備數量：1套
二、配置清單
測徑儀主體
電源線纜
聲光報警裝置
通訊線纜
底座、支桿
外接屏
三、設備參數
測量范圍：φ5～φ95
測量精度：±0.015
測量頻率（Hz）：500（即每秒測量500個截面）
四、被測物特性
被測物外形及尺寸：φ5～φ95
被測物：圓管
被測物材料：不限
連續軋制時間：不限
軋制速度：不限
工作制度：連續運轉工作制

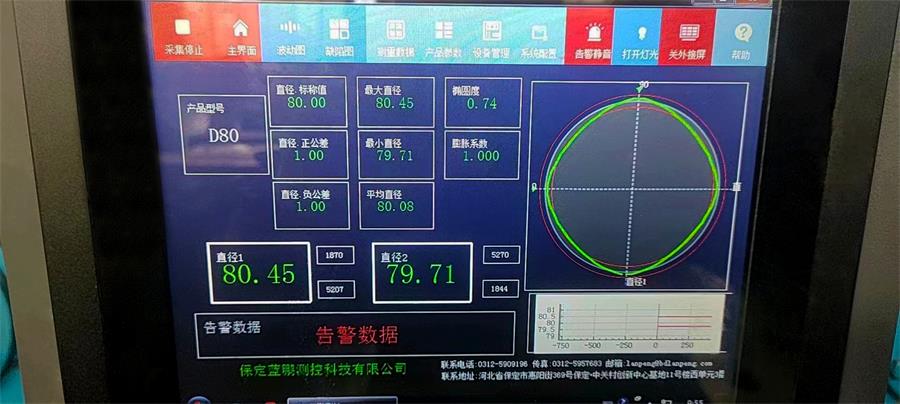

五、軟件功能
產品參數設置：可設置產品規格、正負公差；
數據存儲：連接對方MES；
報警設置：可設置超差閾值；
六、報警功能
超差報警：數據超差后測徑儀聲光報警，并提供信號輸出(信號形式待定)，以備甲方實現自動停機。人工處理完廢料鋼管后由操作人員手動進行設備復位。
七、系統防護
抗電磁干擾；防高溫、防粉塵的保護措施。
設備功耗（kW）
測徑儀：≤0.5；
設備外形尺寸
測徑儀約1400×1000×1860（L×W×H）；
八、工作環境要求
電源電壓（V）：AC 220±15%，60Hz
AC 440±15%，60Hz
環境溫度（℃）：測徑儀：-20～45
環境濕度（％rh）：≤80（不結露）
結語
定制的雙軸測徑儀能實現在線圓棒檢測，檢測的數據準確且無損，在線檢測讓生產線更自動化，獲得數據方式更便捷，讓生產自動化水平更高，成材率更大。
