400-6171-355400-6171-3551、負公差軋制意義
為了滿足生產使用要求，并根據軋制水平，在產品標準沖規定鋼材尺寸的波動范圍，允許鋼材的實際尺寸與公稱尺之間有一定的偏差，這個偏差一般稱公差，公差分正、負公差，鋼材按負公差軋制時，叫負公差軋制，按照國家GB1499-1998標準要求實施生產，在客戶無特殊要求情況下一般按負差軋制交貨。這種軋制方式，在按理論重量交貨時，客戶可獲得更多的螺紋鋼數量，高負差產品極具市場競爭力。這種產品深受客戶青睞，提高了公司產品聲譽，增強了市場競爭力和創效能力。
2、背景
某大型鋼廠進行負公差這種，為了能及時了解軋制狀態，調整軋機，生產出更優質的產品，減少不合格品，為此藍鵬測控為其研制了可顯示實時負公差信息的在線測徑儀，通過大屏顯示，能讓多位置的操作工連續及時的了解產品情況，測控軟件又對數據進行了分析匯總存儲，對后續通過大量數據進行軋制方案優化帶來可能。
3、測量要求
高棒：
圓鋼：φ5～φ25mm。
螺紋鋼：φ5～φ25mm。
軋制產品的溫度：≤1100℃。
連續軋制時間：不限。
軋坯間隔時間：圓鋼、螺紋鋼：≥3s；圓鋼、螺紋鋼軋制速度：≤45m／s。
工作制度：連續運轉工作制。
4、藍鵬解決方案
4.1、測徑儀概況

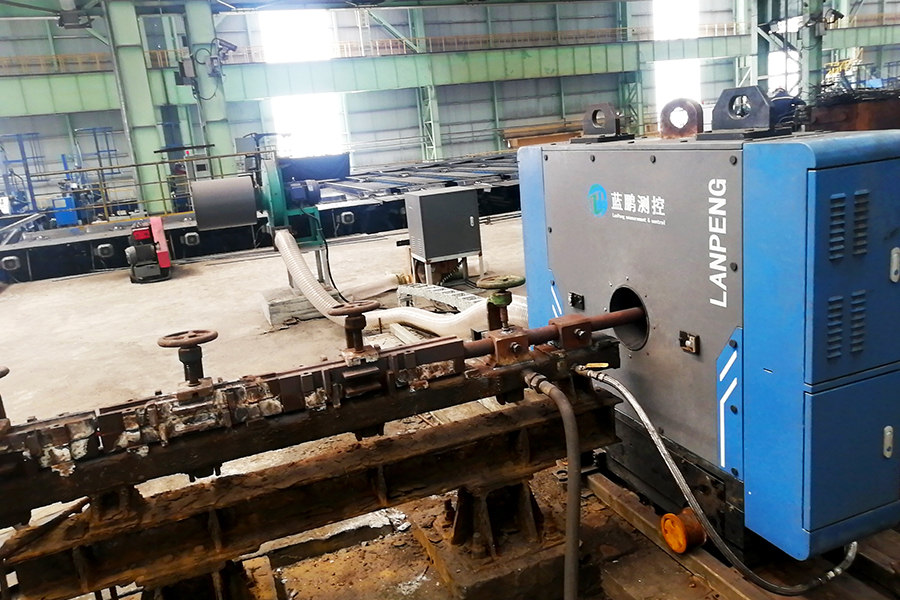

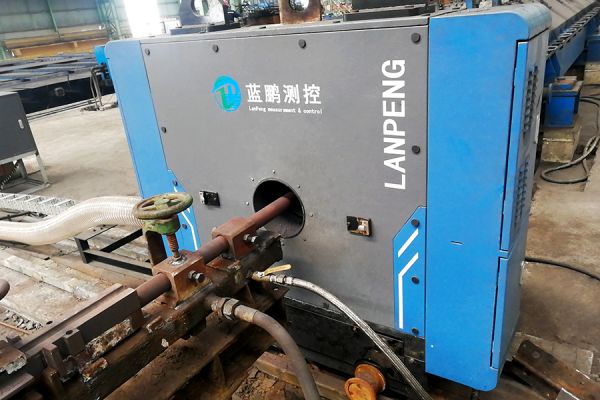

1）設備型號：JG08Z-DG40-A型智能測徑儀；
2）測頭數量：8組單鏡筒測頭；
3）測頭形式：固定式，LED冷光源；
4）測量系統：藍鵬測量系統；
5）設備數量：1套；
4.2、測徑儀基本參數
1）測量范圍：φ0～φ40；
2）測量精度：±0.02（圓鋼）；±0.04（螺紋鋼基圓）；
3）每個截面測量直徑數：8個；
4）重復性：±0.004；
5）測量頻率（Hz）：2000（即每秒測量2000個截面）；
4.3、設備主要功能
1）圓鋼測量：八個坐標方向直徑值（最大值與最小值）、不圓度、截面積。
2）螺紋鋼測量：基圓直徑、橫筋、縱筋、負差率值。
3）頭尾捕捉：快速捕捉頭尾部測量數據；
4）缺陷檢測：對常見缺陷（“耳子”“錯輥”）進行檢測；
4.4、顯示功能
1）LCD顯示：斷截面輪廓的八個坐標方向直徑值（最大值與最小值）、不圓度、截面輪廓曲線、缺陷分析、及對應每根軋材的尺寸變化曲線圖形；螺紋鋼內徑、橫筋、縱筋、負差率值及其變化趨勢等。

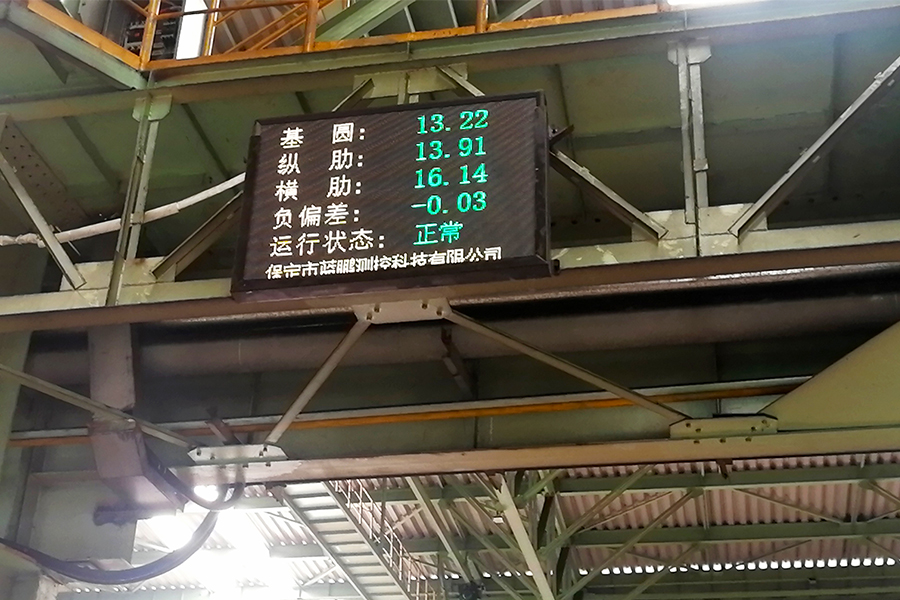

2）大LED屏：安裝位置待雙方確認。（顯示圓鋼最大值、最小值、平均值、截面積及不圓度、螺紋鋼內徑、橫筋、縱筋、負差率）；顯示頻率3次/秒。
4.5、軟件功能
1）數據存儲：數據記錄，存儲容量1T，存儲時間大于2年；數據導出EXCEL、歷史數據查詢，可查詢某一時刻的尺寸；
2）系統設置：可設置故障通道、通信端口、報警控制；
3）系統自檢：定時自檢，保證系統的穩定性和測量數據的準確性；
4）智能監測：智能檢測機體的溫度、風壓、智能監測鏡頭的潔凈度等；
5）校準功能：自動/手動校準功能。
6）通訊功能：可與客戶的二級系統MES、ERP、PDA等系統提供數據對接服務（需提供通訊協議）。
7）內嵌網絡（TCP、UDP）、串口（RS422、RS232，RS485）通信模塊。支持Modbus通信協議。
4.6、報警功能
1）數據超差、超溫報警。
2）測量數據超差自動聲光報警。
3）設備超溫自動聲光報警。
4）供風系統無風自動聲光報警。
5、客戶利益
在線測徑儀提供了關鍵性的圓鋼、螺紋鋼實時數據，并能實時顯示負公差信息，具備多種功能，精確地記錄和分析，以便進一步地優化，保證品質?？焖俚臄?shù)據處理和傳輸，可以實時地監測軋制過程中的幾何尺寸信息，其數據分析、存儲等功能，大數據方便發現周期性不合格的變化趨勢，制定更周密的軋制模式，實現高效高質生產。
