400-6171-355400-6171-355雙軸測徑儀適用于圓度較好的線材、棒材、管材等軋材的外徑及橢圓度檢測，藍鵬測控曾為某特殊鋼廠制造了雙軸測徑儀，用于對生產產線的圓鋼進行外徑及橢圓度的尺寸檢測，并可檢測測量數據存儲于U盤之中。下面來一起看看雙軸測徑儀在特殊鋼廠的應用案例。

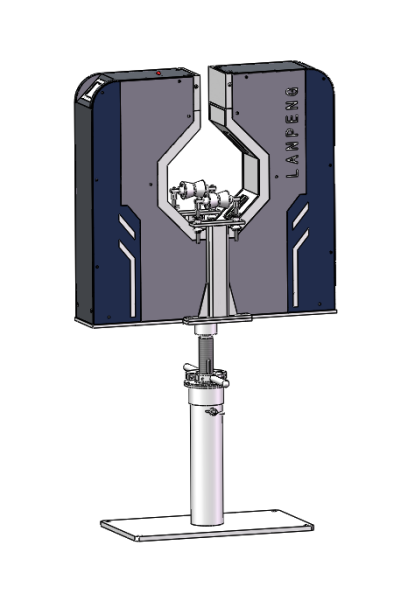

雙軸測徑儀主要由雙軸測徑儀、外接顯示屏、電源線、外接屏線、底座、支桿套件、使用說明書、鏡頭布等組成。
JG02-DG70雙路測徑儀是主體，安裝在生產線上進行檢測，外接顯示屏可放到接線距離內的任意位置，底座、支桿套件則負責調節高度，保證軋材順利通過測量區域中心位置附近，而操作界面在測徑儀上，可完成對測量數據的顯示及測徑儀相關性能的操作。另外還有個報警燈安裝在測徑儀頂部，負責在超差時，進行超差提示。
設備參數
測量范圍：0-65mm；
測量精度：±0.02mm；
測量頻率：500Hz；
尺寸mm：680*665*250；
重復精度：±0.01mm；
顯示頻率：3次/秒；
工作方式：連續；
工作電壓：~220V±15% 50Hz；
環境溫度：-20℃~65℃；
環境濕度：小于85%RH。

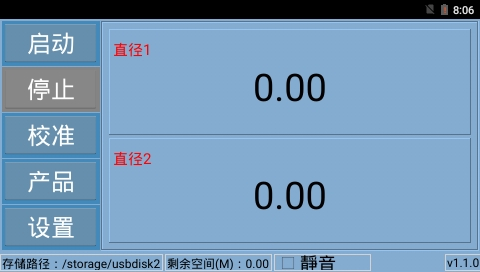

測徑儀的操作界面已經設置為開機啟動，如果未啟動可以雙擊啟動。啟動后的頁面如下：
可以很明顯的看到測量顯示值所在位置，另外還有四個操作按鍵，分別是啟動、停止、校準、產品、設置。在下面一欄可以明顯看到有存儲路徑、剩余空間及靜音選項。
作為方便使用的測量設備，這些鍵看文字也能明白是具體作用，該測徑儀不同之處在于設置了存儲功能，一般而言，單獨的測徑儀，沒有配備工控機，不具備存儲功能，該測徑儀則另辟蹊徑，雖沒有安裝工控機，卻可將測量數據存儲到U盤里。在節約資金的同時，完成了數據存儲功能。

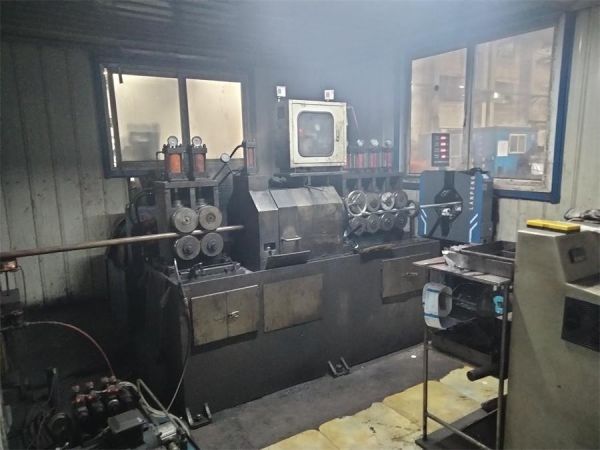

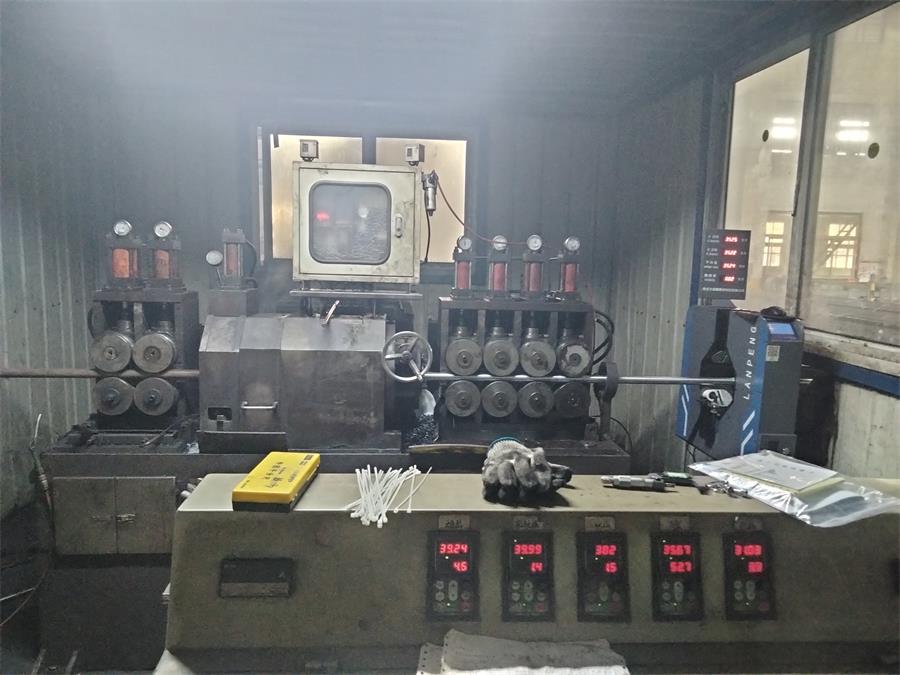

現場使用圖

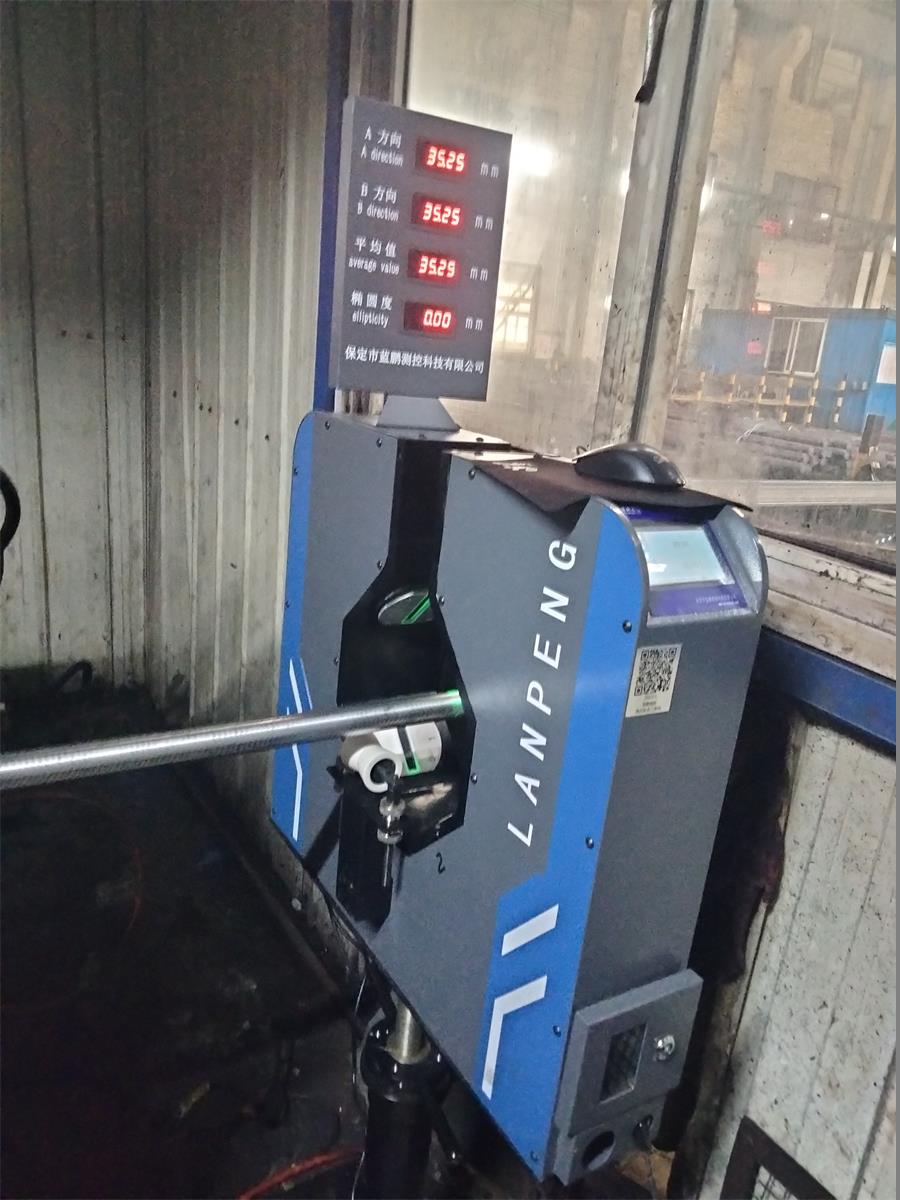

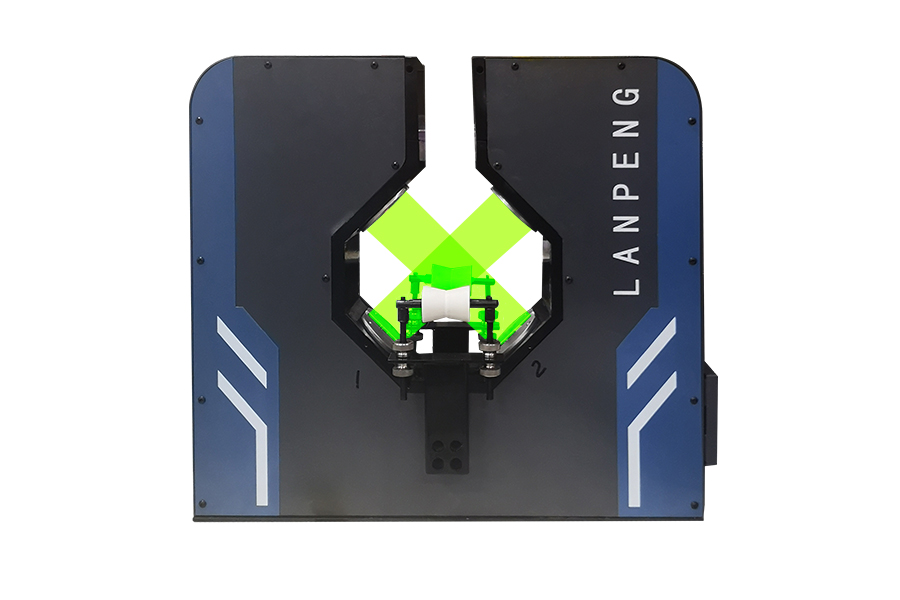

測徑儀特寫圖
測徑儀顯示操作圖
雙軸測徑儀可以說是一個成熟的產品了，在線纜、電纜、橡膠、塑料、鋼材、合金鋼等多種行業均有檢測，既有通用規格，又可根據需求定制。實現多種功能。本文介紹的雙軸測徑儀就在特殊鋼廠生產中起到了實時檢測，保證產品質量的重要作用。
