400-6171-355400-6171-355走進鋼管生產線，看到鋼管被一根根的生產出來，面對一根根被生產出的軋材，它的直線度如何測，直尺法？重力法？亦或是直線法？這些檢測方法又慢又麻煩，現在已經有在線直線度測量?jī)x替代了傳統手工檢測法。

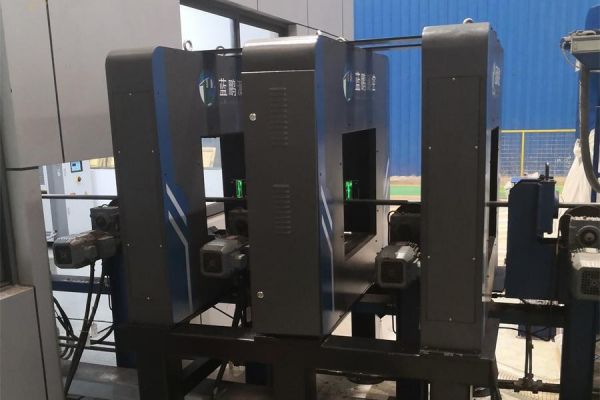

藍鵬測控技術工程師為某鋼廠定制了在線直線度測量?jī)x，它被安裝到生產線中進行實時精準的直線度、翹頭、翹尾等的檢測，隨著一根根的鋼材穿過測量區域，一組組檢測數據被顯示記錄保存，實時繪制波動圖等曲線信息。
設備概況
設備名稱：直線度測量?jī)x
規格型號：ZG03-SG60型
測頭類型：光電測頭
測頭形式：固定式
測量系統：藍鵬測量系統

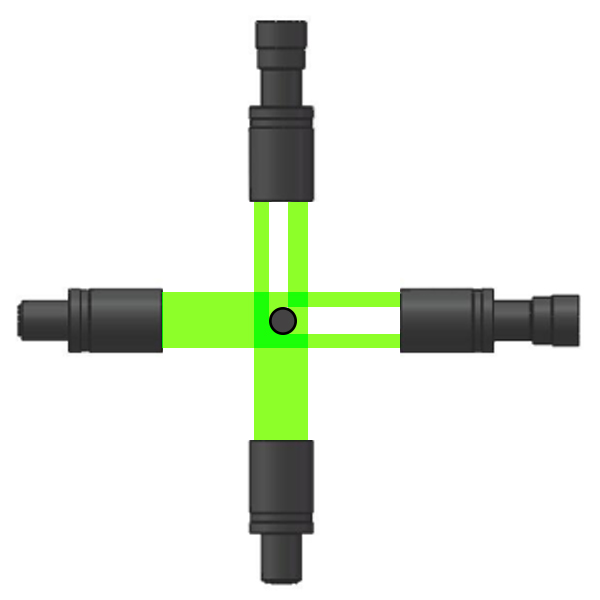

直線度測量?jī)x設置3臺位置測量?jī)x，每臺位置測量?jī)x內布置呈十字交叉的2組測頭測量棒材X軸和Y軸坐標位置。當棒材通過直線度測量?jī)x的測量區時，3臺位置測量?jī)x同步采集3組X軸和Y軸的位置數據。位置數據通過光纜上傳至控制柜內的工控機，測量軟件通過位置數據計算棒材的直線度誤差，計算結果在液晶顯示器上顯示。測量數據可保存，可查詢，超差時可報警。

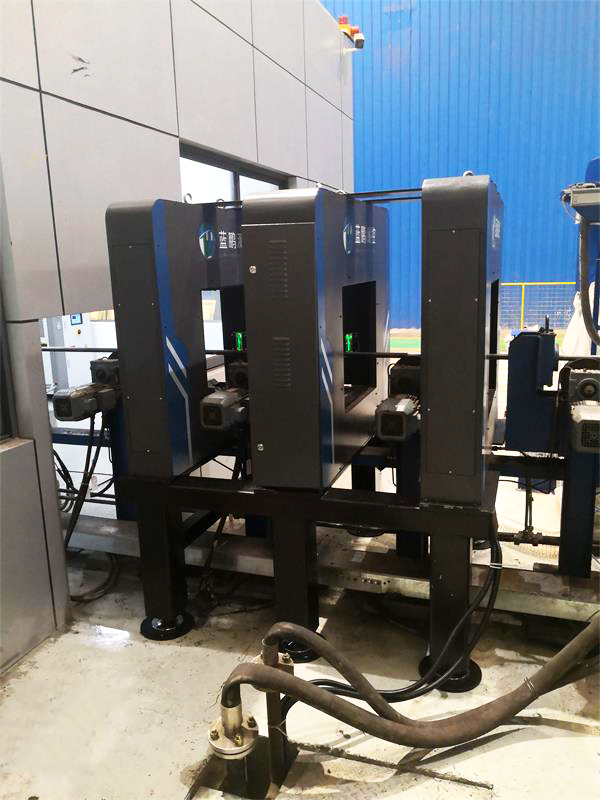

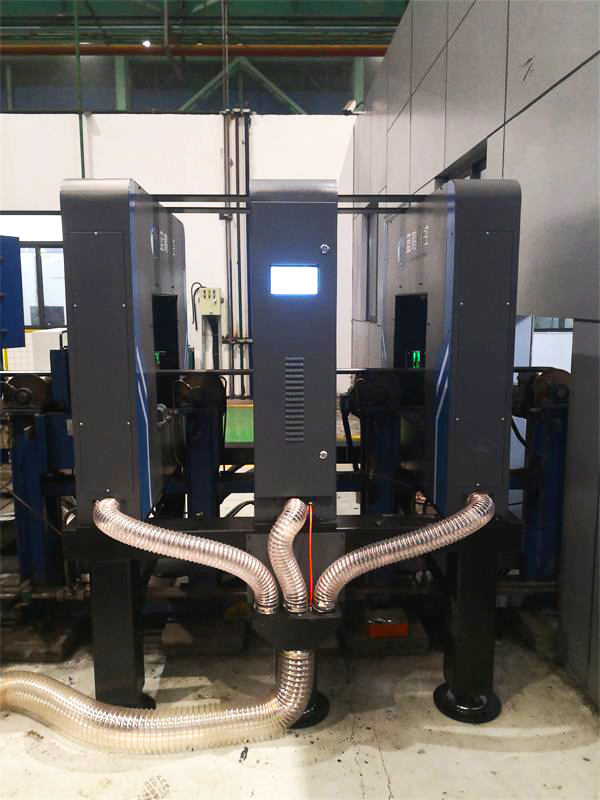

直線度測量?jī)x安裝在優棒分廠探傷機前，檢測待探傷棒材的直線度誤差。根據現場輥道尺寸，3臺位置測量?jī)x可測量棒材每1.3m的直線度誤差。測量?jī)x采用鋼結構支架落地安裝，不需要基礎土建施工。
設備參數
可測棒材的直徑范圍：φ10～60mm；
直線度測量精度：≤0.2mm/1.3m；
測量頻率：≥500Hz；
環境溫度要求：-20～50℃；
環境濕度要求：8%RH5（不結露）。
顯示器顯示內容：3個測量點的6個實時位置值；實時直線度偏差、最大直線度偏差；頭部翹曲量、尾部翹曲量等；設定的棒材標稱直徑、直線度公差等。
結構介紹：軟件是由客戶端+服務端兩部分構成的，客戶端就是桌面上的客戶端（快捷方式），服務端有兩種形式
智能板上運行
工控機上運行，和客戶端軟件在一起
這樣部署的好處是如果智能板不能工作的時候，僅通過工控機一樣可以正常運行（在工控機上同時啟動服務端和客戶端），正常情況下是智能板承載服務端，工控機僅承載客戶端軟件。

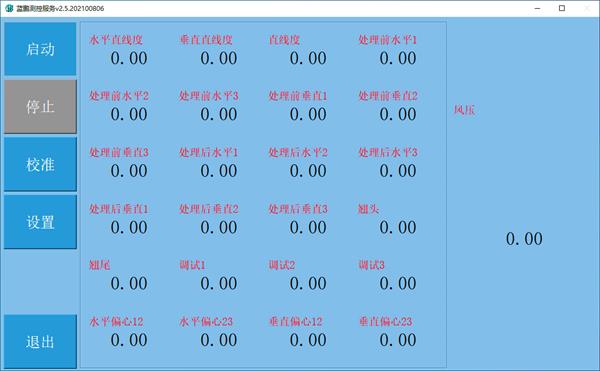

服務端啟動
通過點擊智能板上的服務端程序，或者點擊工控機桌面上的服務端快捷方式啟動。然后點擊啟動按鈕啟動服務端數據采集。
客戶端產品

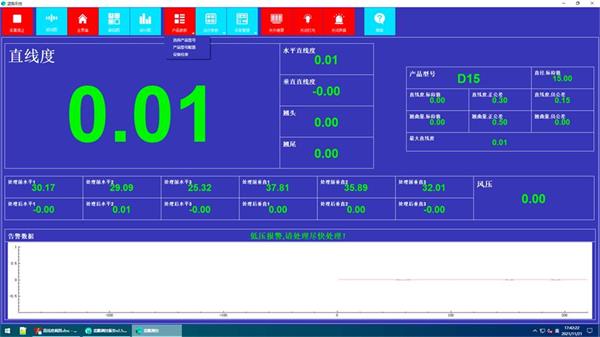

該客戶端主界面有工具欄部分（上方）、主顯示區域部分，其中主顯示區域又分成測量結果顯示區（左上）、產品型號選擇區（右上）、中間數據顯示區（處理前后中心位置顯示）、趨勢圖部分等幾部分。
點擊屏幕左上角的采集開始/采集停止按鈕啟動停止測量。
直線度測量?jī)x能完成高精度的檢測，被應用于鋼材的直線度尺寸測量，此外，還有直線度測量?jī)x可兼顧外徑、橢圓度及直線度的檢測，目前已為多個廠家定制了不同型號的直線度測量?jī)x。
