400-6171-355400-6171-355鋼管無論什么材質，不銹鋼、合金等，直徑與直線度往往是其需要檢測的信息之一，為了能同時檢測，也為了節約成本，為某鋼管廠定制了直徑及直線度復合測量儀，同時滿足兩種尺寸的檢測。
直徑及直線度復合測量儀采用光電測頭的直徑和位置測量原理進行測量，測量儀采用成90°交叉分布的2路光電測頭同時測量被測物的直徑和位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。測量直線度時，測量儀沿被測物軸向掃描一遍。
設備參數及工作環境要求
設備參數
1、測量范圍：φ0～φ40；
2、被測物直徑范圍：1-30mm；
3、測量精度：外徑測量精度：±0.02mm；橢圓度精度：±0.02mm；直線度測量精度：±0.08mm/m；
4、測量頻率（Hz）：500。
其他技術指標
1、顯示內容
控制柜段電腦顯示：實時直徑測量值，橢圓度數值；
2-4m管材：兩端500mm內的直線度數據及整根直線度數據；
1-1.5m管材顯示整根直線度數據；
2、軟件功能
產品參數設置：可設置產品規格、棒材標稱直徑、直線度公差等參數；
報警設置：可設置報警的形式和閾值，測量值超差時聲光報警；2-4m管材兩端500mm內直線度設置報警，整根鋼管直線度設置超差報警；外徑兩側超出200mm以外設置報警。
修正功能：誤差過大時，放入標準直棒后校準可恢復精度；
存儲功能：每根鋼材保留一個完整的測量記錄。
3、報警功能
測量數據超出標準值，聲光報警。
4、通信接口
TCP/IP協議，網線傳輸，測徑儀至工控機。
5、系統防護
抗電磁干擾；防粉塵的保護措施。
6、設備總功耗（kW）
≤3.0。

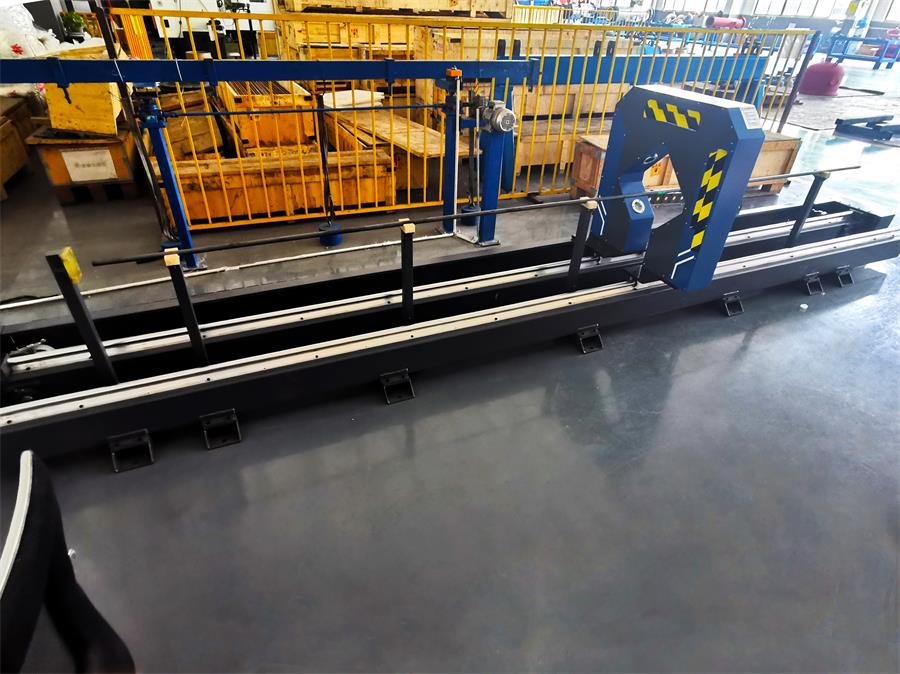

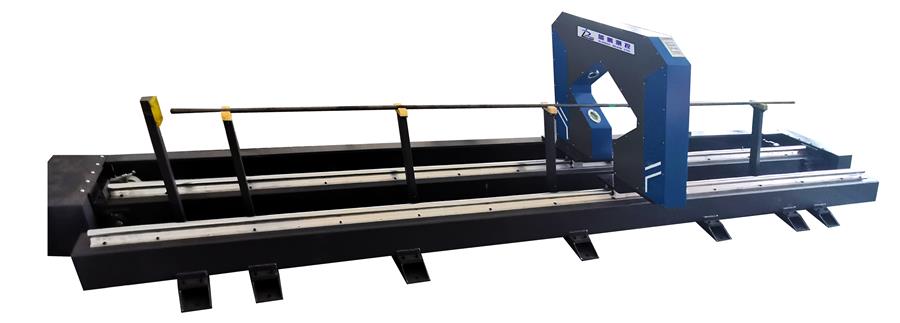

直徑及直線度復合測量儀是線下檢測的，將鋼管放于測量儀的支架上，啟動后測量儀會在導軌上滑動，從而測出直徑與直線度尺寸。

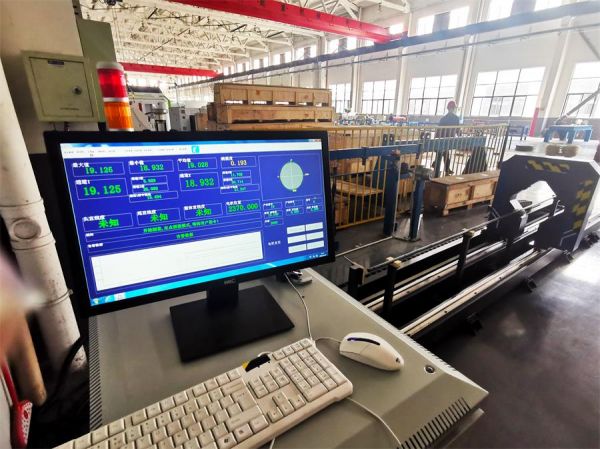

它還配備了工控機系統，具備專業的測控軟件系統，直觀的展示各項測量數據及分析圖表?？梢栽谲浖到y(tǒng)上看到各個通道測量值、計算值、頭/尾直線度和整體直線度，另外還有標稱值等該鋼材的基礎信息，方便進行對比，截面圖、趨勢圖及告警數據直觀的展示軋材的質量情況，并將檢測的各數據進行歷史數據存儲。
通過使用這種復合測量儀，檢測效率變快，分析方便，讓工作事半功倍。
該測量儀是根據生產需求定制的，除了這種測量方法，還可定制成在線設備，將測量儀安裝在生產線上，進行自動檢測。
