400-6171-355400-6171-355圓棒在矯直機矯直后，總是需要檢測一下它是否已經符合規格，為了適應自動化的生產線，研發了在線直線度測量儀。
在線直線度測量儀應用后能實時檢測直線度尺寸，遇到不合格品實時提示，這樣工作人員能及時反映，將不合格品歸置到一個位置，稍后將其進行重新矯直，保證每個軋材都符合標準。
整套系統主要由三臺測量儀和測量儀支架、托輥、過鋼導槽、控制柜、工控機、顯示器、LED顯示屏、聲光報警器等組成。

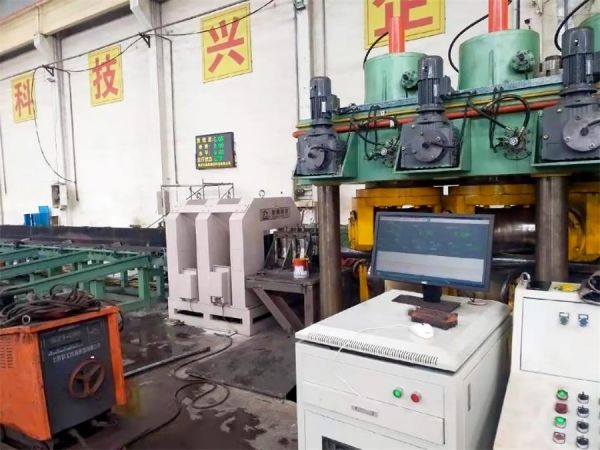

整個系統中測量儀安裝在矯直機出口，用于監測通過矯直機的圓棒是否符合標準，控制柜安放在控制室或其它環境適合電腦工作的室內。用于測量數據的監測與直線度測量儀的控制。
工作時，棒材通過測量儀的測量區。三臺測量儀的6組測頭同時測量圓棒測量截面邊沿的位置，并根據各截面邊沿的位置計算圓棒的直線度誤差。
直線度測量儀操作規程
1、開機
開機順序：控制柜后面板“電源開關”→前面板“工作開”按鈕→工控機。
2、打開測量軟件

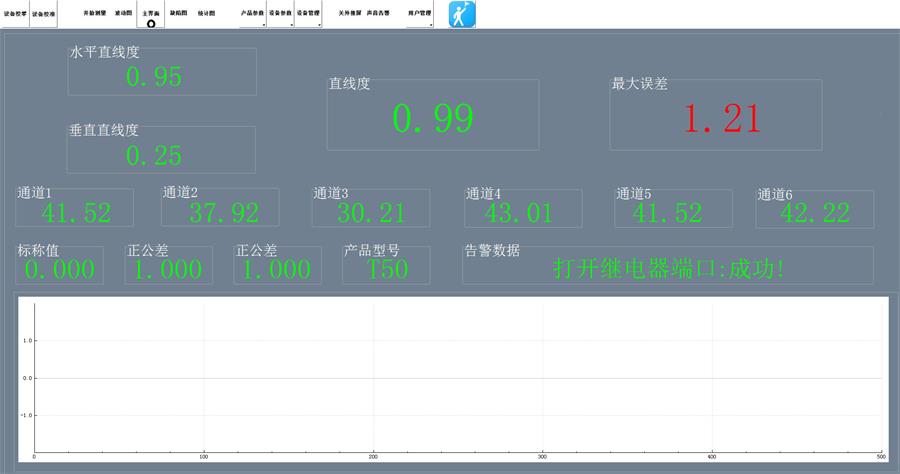

雙擊工控機桌面上的快捷方式圖標，打開測量軟件。
3、設定或選取產品參數
根據產品規格選擇或添加產品型號和參數。
4、過鋼導槽寬度調節
根據被測產品的規格調整好測量儀過鋼導槽的寬度。
5、直線度測量儀進入測量狀態
確認直線度測量儀狀態良好后，點擊“開始測量”按鈕測量系統進入測量狀態。
6、關閉測量軟件
點擊“停止測量”，系統退出測量狀態。單擊“退出”按鈕或程序界面右上角的“×”按鈕即可退出測量軟件。
7、安全關機
在操作系統內安全關閉計算機→按下控制柜面板上“工作關”按鈕，給直線度測量儀斷電→關閉控制柜后面板上的電源總開關。
注意：當出現1小時以上、4小時以下的生產間歇時，應按下控制柜面板上“工作關”按鈕，使系統處于待機狀態；當出現4小時以上的生產間歇時，應完全關閉直線度測量儀系統。
該設備于2019年被應用到某鋼廠的生產線上，使用效果好，棒材的直線度檢測更容易，不合格品發布更及時，在提升效率方面有著重要作用。當然直線度測量儀經過了將近3年的發展，又進行了多方位的升級，無論是外觀還是性能上，都要更優秀，也有更多的廠家選擇在線直線度測量儀為生產保駕護航。
棒材直線度測量儀是非接觸在線檢測設備，被用于冶金業棒材外徑、角鋼邊長、扁鋼的寬度和厚度及其直線度等多種類型軋材的在線檢測。
