400-6171-355400-6171-355產品簡介：

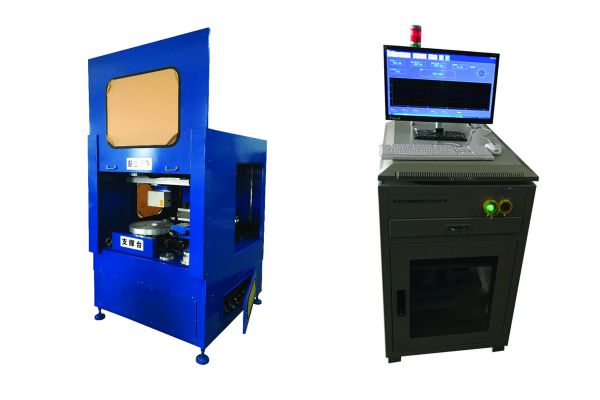

多功能測量儀是我公司為某磨具制造公司開發的砂輪基體測量設備。設備設置2只二維激光測量傳感器，可測量盤狀基體的外徑、內徑、高度、溝槽尺寸及體積等特征尺寸。二維激光測量傳感器1只安裝在側方，通過基體在托盤上旋轉所取得的測量數據計算基體外徑、高度、側面溝槽等尺寸；另1只安裝在基體上方，可前后、左右移動掃描測量基體上表面，從而測量基體的高度、內徑、上表面溝槽等特征尺寸。
設備主體采用鑄鐵制造，經過精密加工和組裝，性能穩定，測量精度高。適用于盤狀、柱狀機械加工零件的批量檢驗。
功能描述：
1、測量結果及顯示內容
設備根據基體規格進行測量，各規格基體所測量參數存在差異，本項目所涉及的11種規格各自測量參數詳見“14附件”。軟件界面形式如圖4所示，設備測量內容可分以下幾類（尺寸單位：mm）：
（1）外圓，測量輸出：直徑數值/（平均值、最大值、最小值、橢圓度，僅設定多個直徑測量時）。
（2）內圓，測量輸出：直徑數值。
（3）厚度，測量輸出：厚度的平均值、最大值、最小值。
（4）角度，測量輸出：平均值、最大值、最小值。
（5）車毛槽，測量輸出：槽寬、槽深、槽間距的平均值，車毛槽填料體積（mL）。
（6）填砂體積和填砂量，計算輸出：總填料體積（mL），填砂量。
（7）同軸度，測量輸出：同軸度數值。
（8）端面平行度，測量輸出：平行度數值。

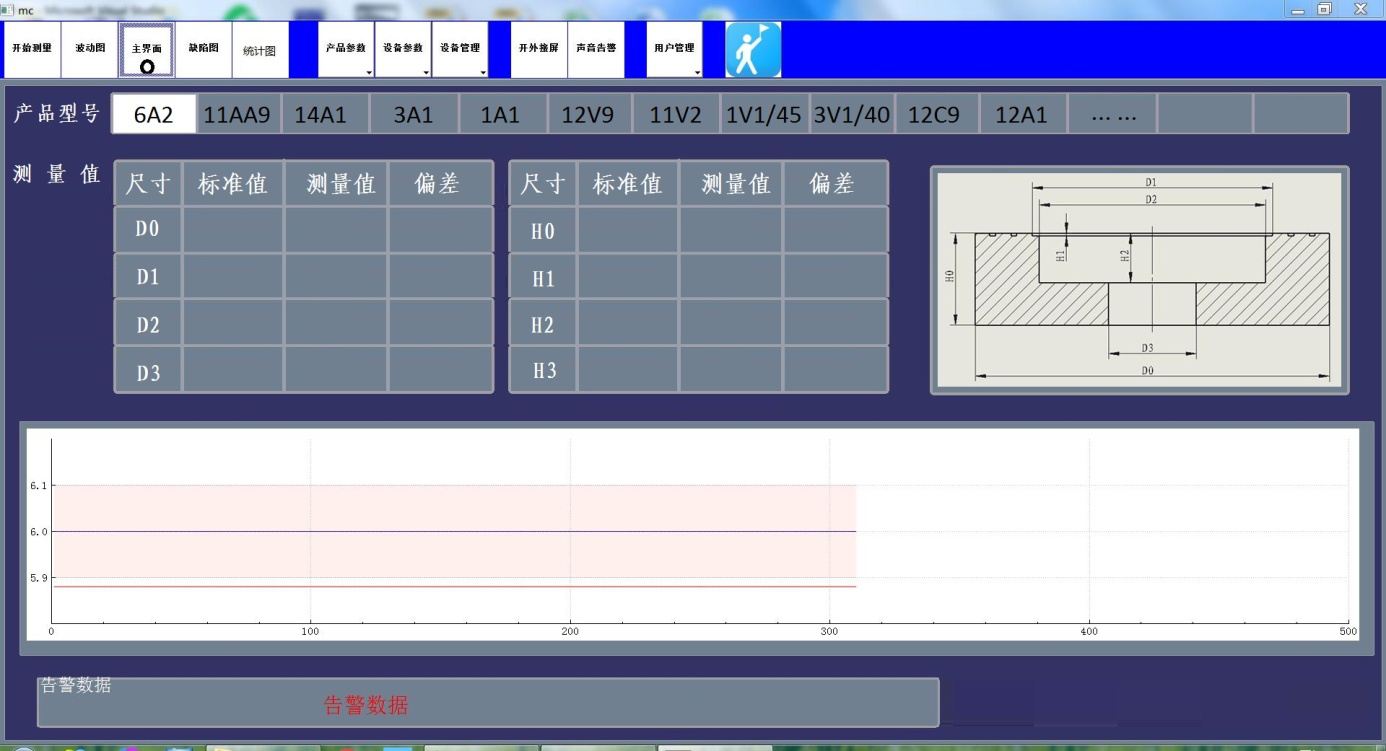

測量軟件主界面（圖片僅供參考）
2、其他功能
1）產品參數設置：可設置產品各特征尺寸標準值、正負公差等參數。
2）報警功能：設備自帶聲光報警器，測量值超過設定的公差范圍時自動報警。
3）存儲功能：每次測量均存儲檢測記錄，存儲時間大于3年。
4）修正功能：測量誤差過大時，放上標準量塊后校準即可恢復精度。
5）產品規格添加功能：軟件系統預留產品規格存儲空間，對于與附件所列11種基體形狀、被測尺寸部位接近的基體，客戶經培訓后可通過產品參數設置添加規格。
技術參數：
1、直徑測量范圍：φ8～φ450 ；
2、直徑測量精度：±0.05 ；
3、厚度測量范圍：10～60 ；
4、厚度測量精度：±0.03 ；
5、同軸度測量精度：±0.035 ；
6、端面平行度測量精度：±0.03 ；
7、測頭采樣頻率（Hz）：≥2000 ；
8、基體旋轉速度（秒/轉）：＜6 （可根據測量精度調整） ；
9、上方測頭掃描速度（mm/s）：40 （可根據測量精度調整） ；
10、測量用時間（以下時間不含人工取放工件時間）：
標準測量：基體各尺寸測量一次耗時≤20s ；
增測橢圓：基體各尺寸測量一次+增測5次外徑耗時≤40s ；
增測偏心：基體各尺寸測量一次+增測5次外徑及直徑線內徑（獲取同軸度）耗時≤65s ；
