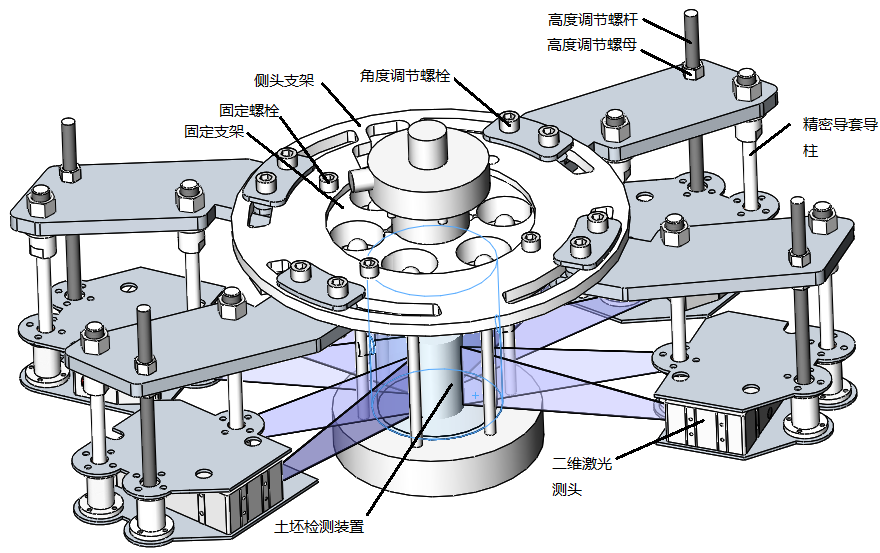

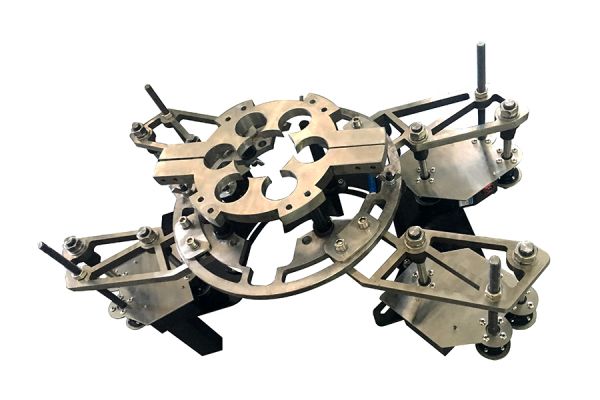

400-6171-355400-6171-355土坯測量儀采用進口二維激光傳感器4個，安裝在實驗筒四周，傳感器的分布角度根據三種規格的實驗筒和保溫箱尺寸確定。確保每個傳感器均能測量土棒表面，且傳感器安裝后應能放入保溫箱內。
技術參數：
1、實驗土棒直徑：φ31.9、φ61.8mm；
2、實驗土棒高度：80mm；
3、測量數據數量：高度方向每毫米一個變化量值。
功能：
1、每毫米顯示一個土棒徑向測量值，土棒加壓試驗后實時顯示測量值及變化量。
2、產品參數設置：可設置產品規格、土棒的標稱直徑等參數。
3、系統參數設置：可設置刷新頻率、通信端口等。
4、曲線擬合功能：根據測量值擬合曲線。
5、存儲功能：每根土棒試樣保存一個完整的測量記錄，測量記錄可隨時導出。
通過四個傳感器測量產品的四個不同固定位置，獲取實時值，來判斷充氣導致的外部輪廓變化幅度。軟件平臺利用新測量平臺進行局部界面調整和控制按鈕調整，添加開始，結束監控按鈕判斷在用戶的兩個動作間產品外輪廓變化幅度。同時在界面上實時繪制四個鏡頭采集到的輪廓外形以及變化，測量結果記錄數據庫以備數據重現。
測控軟件

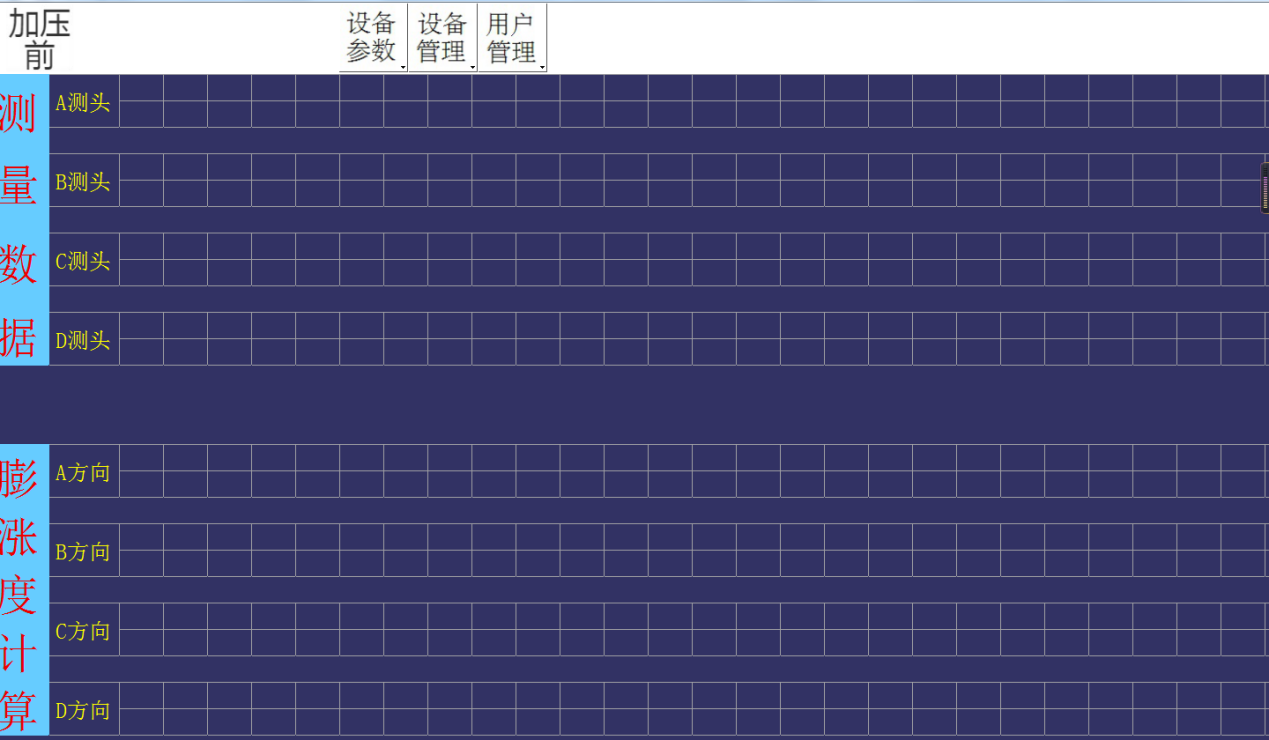

主界面分菜單欄、數據展示區。
菜單欄由“加壓前/后”、“設備參數”、“設備管理”、“用戶管理”這幾個按鈕組成。
數據展示區用來顯示加壓前、后的測量數據以及膨脹度的值（單位：mm）。

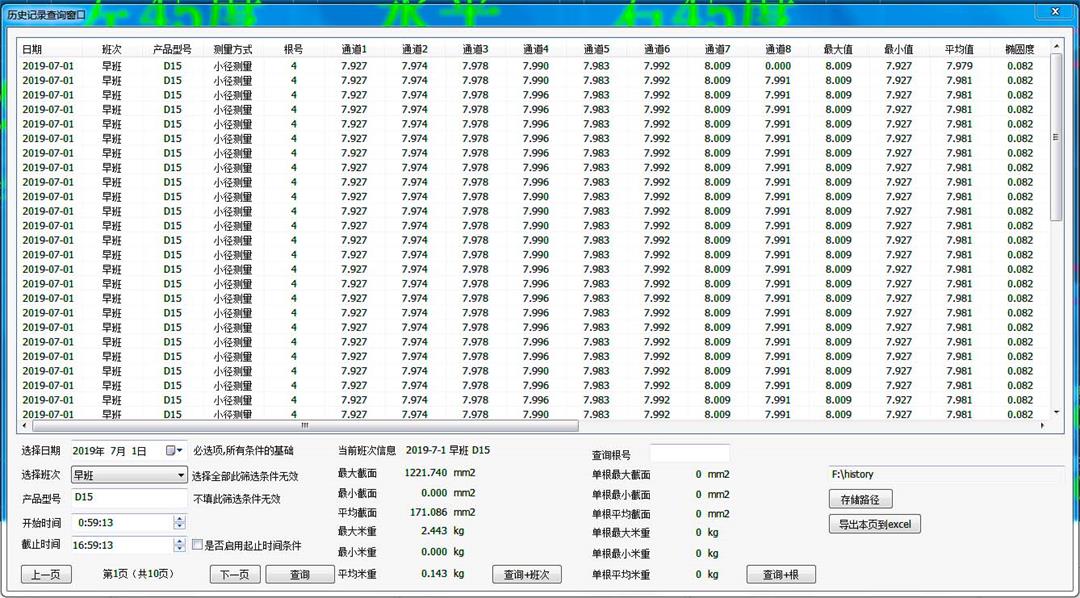

數據存儲與查看
可將檢測數據進行存儲與查看，選擇需要查詢的日期，選擇查詢數據種類（查所有數據或查膨脹度數據，不選擇時，默認查詢所有數據），而后選擇開始時間與截止時間，再點擊“后翻”即可顯示所選條件及時間段內的測量結果，還可將測量數據導出。
以上就是關于定制土坯測量儀的簡單介紹，這個測量儀不是公司生產的常規的設備，而是專門根據檢測需求定制的設備，還可對各種幾何尺寸檢測儀器進行定制。
