400-6171-355400-6171-355摘要：機器視覺系統基本的特點就是提高生產的靈活性和自動化程度，目前機器視覺技術在蓬勃發展中，機器視覺尺寸測量?jī)x是基于機器視覺原理制造而成的在線幾何尺寸精密儀器。本文系統介紹一下該類測量設備。
機器視覺是什么？
簡單來講，機器視覺可以理解為給機器加裝上視覺裝置，或者是加裝有視覺裝置的機器。給機器加裝視覺裝置的目的，是為了使機器具有類似與人類的視覺功能，從而提高機器的自動化和智能化程度。由于機器視覺涉及到多個學科，給出一個精確的定義是很困難的，而且在這個問題上見仁見智，各人認識不同。美國制造工程師協會(SME)機器視覺分會和美國機器人工業協會(RIA)自動化視覺分會關于機器視覺的定義翻譯成中文是：“機器視覺是使用光學器件進行非接觸感觸，自動獲取和解釋一個真實場景的圖像，以獲取信息和(/或)控制機器或過程?！?/p>
機器視覺測量?jī)x的主要構成
藍鵬機器視覺測量?jī)x器主要由硬件設備及軟件系統組成。其中硬件設備主要包含：工業相機、相機冷卻防護殼體、輔助光源、工控機等，軟件系統為自主研發的測控軟件系統，不同的測量需求、測量?jī)x器配置不同的測控軟件。

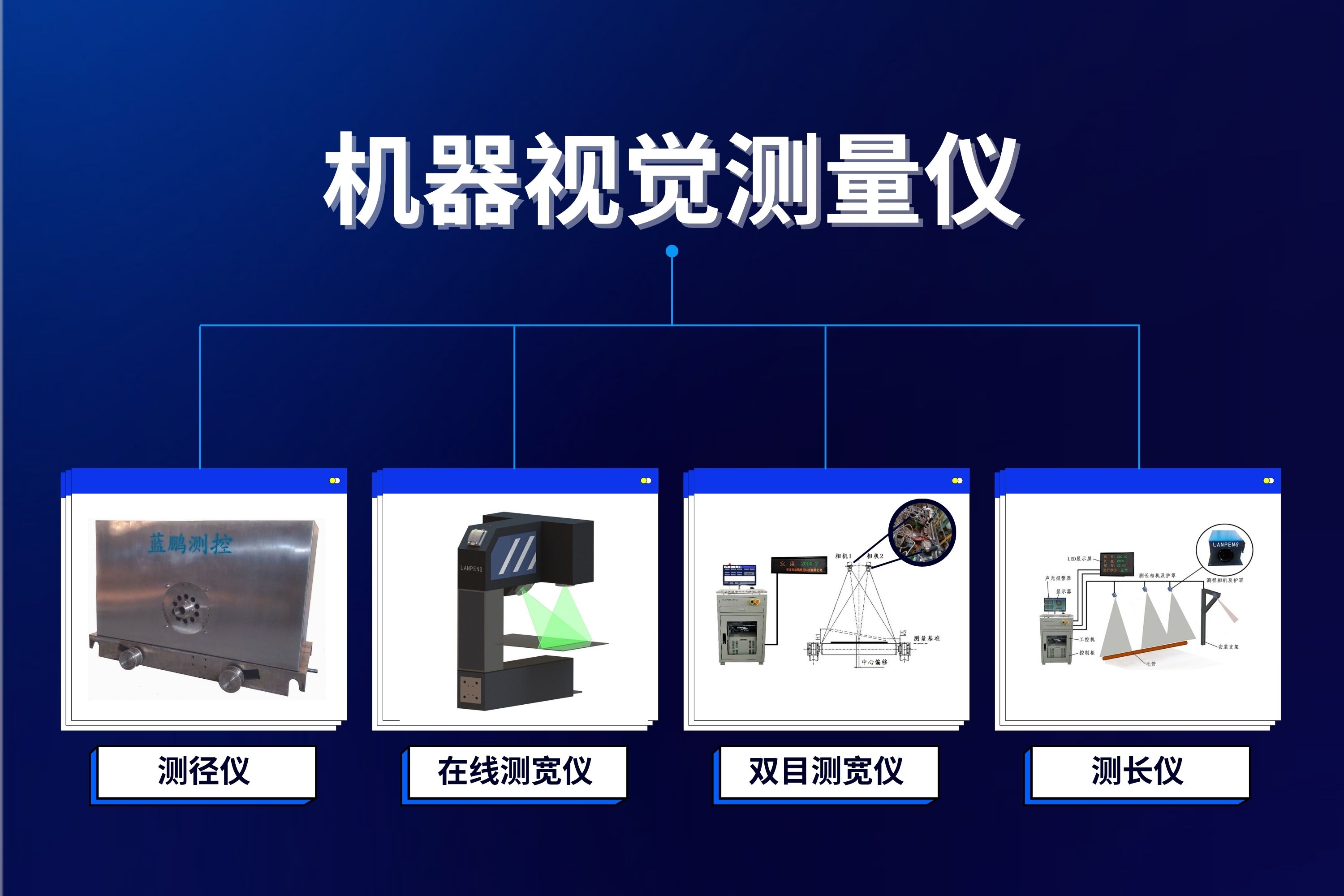

基于機器視覺原理的主要測量?jī)x器
1、錨桿、螺紋鋼專用測徑儀
測徑儀內置3臺工業相機，熱軋時利用錨桿、螺紋鋼的自發光從不同角度拍圖像，冷軋時利用背光拍攝清晰圖像?？梢詼y(cè)量螺紋鋼的內徑、橫肋高、縱肋高、截面面積等特征尺寸；錨桿鋼的內徑、外徑、對角尺寸、螺距、兩面橫肋相對偏移尺寸等特征尺寸；同樣可以測量圓形鋼材的外徑等特征尺寸。
2、KX01系列測寬儀
測寬儀采用工業相機測量板材寬度。補光的線性激光垂直設置，工業相機傾斜設置，用于測量板面呈水平狀態通過的板材寬度。相機圖像的長度方向用于測量板材的寬度，圖像的寬度方向用于修正物距（被測物上下波動較大時，需增設激光位移傳感器跟蹤被測物的位置已修正物距）。設備主要配置上位機控制系統、外接數碼管顯示屏，根據需要可增配嵌入式智能模塊等。設備下部可配置剪刀叉升降平臺等輔助設備。
3、雙目測寬儀
在利用相機測量寬度時，由于單個相機在成像時存在“近大遠小”的現象，并且單靠攝入的圖像無法知道被測物的距離，所以由被測物的跳動導致的被測物到工業相機之間距離變化，使測量精度難以提高。因此測寬儀需要采用兩個相機從不同的角度對被測物同時進行測量，兩個工業相機就像人的雙眼，可以形成立體視覺，這樣就可以得到足夠的信息判斷被測物的距離，修正和消除距離變化對測量的影響。
4、測長儀
根據長度范圍和精度要求設置一臺或多臺工業相機，利用被測物自發光拍攝清晰圖像進行測量。根據軋制產品實際情況設置濾光鏡片，去除火焰和軋材表面黑斑的影響。
機器視覺測量?jī)x能夠大幅降低檢驗成本，提高產品質量，加快生產速度和提高生產效率。作為高精度、非接觸的測量方案，視覺系統涉及到光學和圖像處理算法，本身就是高度專業化的產品，在整個測量控制系統中，往往要與運動控制系統配合完成尺寸的反饋控制?？傊畽C(jī)器視覺與自動化產線的結合正在改變工業自動化生產的面貌。
