400-6171-355400-6171-355圓鋼產線有很多，并且很多都是需要對直線度尺寸進行檢測的，這就是在線直線度測量?jī)x的應用所在，在線檢測遠比人工檢測能帶給工廠更大的利益與效率。
在線直線度測量?jī)x原理
直線度測量?jī)x設置3臺位置測量?jī)x，每臺位置測量?jī)x內布置呈十字交叉的2組測頭測量棒材X軸和Y軸坐標位置。當棒材通過直線度測量?jī)x的測量區時，3臺位置測量?jī)x同步采集3組X軸和Y軸的位置數據。位置數據通過光纜上傳至控制柜內的工控機，測量軟件通過位置數據計算棒材的直線度誤差，計算結果在液晶顯示器上顯示。測量數據可保存，可查詢，超差時可報警。
在線直線度測量?jī)x配置
在線直線度測量?jī)x
在線直線度測量?jī)x主體是整套測量?jī)x系統中的核心設備，它的主要功能是利用內置測頭采集與軋材直線度有關的原始數據，并通過通訊設備將數據上傳至上位機。
每臺測量?jī)x內采用呈90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量?jī)x均可測得真實的直線度尺寸。
工控機
為了提高在線直線度測量?jī)x的環境適應性和性能穩定性，開發出的電路系統直接將采集到的原始數據傳送至工控機計算。避免了高溫、粉塵和電磁干擾對計算電路的影響，全套設備的運行穩定性大大提高。

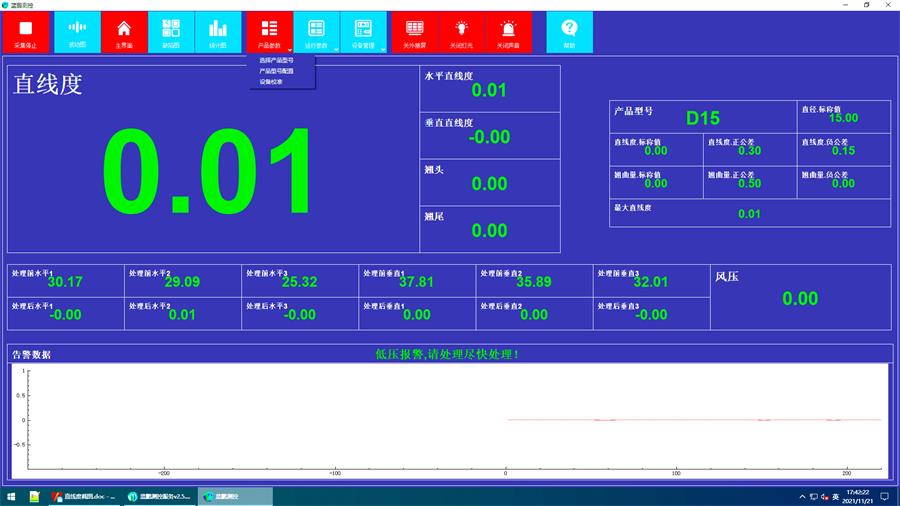

測控軟件系統
測控軟件系統具有強大的數據分析能力，可對檢測及輸入的各種數據及信息，做統計分析并擬合波動圖、缺陷圖、直方圖、餅圖等統計圖表，可進行歷史數據存儲，亦可隨時查看歷史數據，此外可以根據客戶要求任意設置軟件的界面、功能、測頭及傳感器的型號、數量等。
超差提示系統
采用在線檢測設備的一大用途就是實時了解產線品質情況，在不合格時做出相應調整，減少損失，而每種軋材都有上下公差的規定，可設置上下公差值，在線直線度測量?jī)x則會在檢測數據超出公差范圍時及時給予聲光提示，同時顯示系統的字體顏色改變，從多方面進行提示。
LED外接大顯示屏
LED外接大顯示屏可以對檢測的是數據進行簡單的顯示，由于尺寸大，可供很多工作人員遠程查看在線檢測數據，而不在局限于測量?jī)x或測控軟件附近才能查看，一般而言，它會被懸掛于高處的空曠位置，以供相關工作人員查看實時直線度尺寸變化。
高壓離心通風機
根據現場安裝位置的環境情況，決定是否需求，主要起到冷卻防塵作用。減少灰塵、粉塵、水霧等進入到測徑儀內影響使用，此外也可根據實際情況加裝其它冷卻防塵系統。
設備專用工具清單
標準棒
在長時間使用后，當測量不準時，可以使用標準棒進行校準，校準方法詳見使用說明書。
鏡頭擦拭布
在線直線度測量?jī)x作為光學精密檢測設備，鏡頭的污染對測量會有影響，因此需要定期進行鏡頭擦拭維護，鏡頭擦拭布就是測試鏡頭所用，布料柔軟，不會損壞鏡頭，如有丟失可采用其他柔軟布料代替。
本文就先簡單的介紹到這里了，在線直線度測量?jī)x是高性能的在線檢測設備，為圓形軋材的直線度檢測保駕護航，如有任何有關于在線直線度測量?jī)x的相關問題，均可留下評論探討。
