400-6171-355400-6171-355熱軋鋼管、鋼板等軋材溫度是非常高的，在線測長儀可對其進行在線檢測，實現生產中的測量，同時也可給剪切機輸送數據，幫助裁切。
測長儀是基于機器視覺的測量設備，能夠拍攝被測物的清晰圖片，并顯示，被測軋材越長，所需測量儀越多，根據生產的規格進行定制，以滿足各種規格的軋材檢測。
根據長度范圍和精度要求設置一臺或多臺工業相機，利用被測物自發光拍攝清晰圖像進行測量。根據軋制產品實際情況設置濾光鏡片，去除火焰和軋材表面黑斑的影響。
測長儀相機箱內配置工業相機，可實時采集被測物的長度數據。相機箱內配備半導體制冷裝置，用于相機箱內部降溫。設備使用時，應定期對視窗鏡片進行清理，盡量避免灰塵、霧氣對測量精度的影響，控制系統用于控制設備運行，和數據計算、圖像處理等工作。
測量原理：

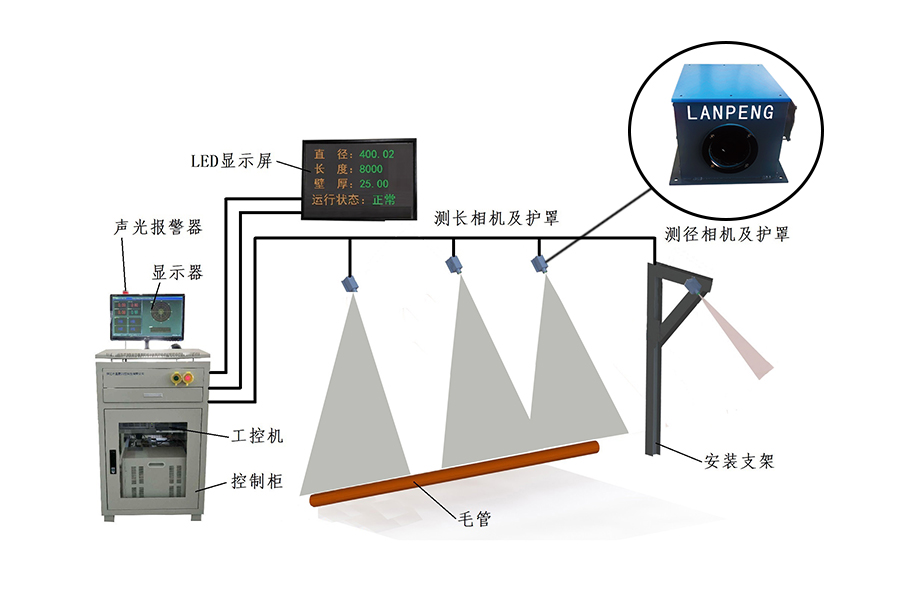

本方案鋼管測徑、測長設備是在正交模型下，利用圖像的像素比例進行尺寸測量的典型應用。
鋼管頭部處于相機視野之內，通過相機視野中間的測徑基準線明暗分界點的像素值可以測得鋼管的直徑；通過鋼管頭部與相機邊界的L1和相機邊界與鋼管尾部的距離L0可以測得鋼管的長度。
測長儀被布置在正對測量區域的高處，以便能增加視野，減少測長儀的臺數，從而降低成本，同時考慮到精度及工況等多種問題，需要根據現場勘查進行評估，從而在保證保證測量的同時，提升性價比。
技術參數
直徑測量范圍：0～600；
直徑測量精度：±0.6；
長度測量范圍：4500～11500；
長度測量精度：±10；
測量頻率（相機拍攝頻率）：14幀/秒；
允許被測物溫度（℃）：600～1300；
使用環境溫度（℃）：-10～50；
存儲溫度（℃）：-25～75；
測長儀可應對熱軋鋼材的長度檢測，由于距離軋材較遠，軋材本身的溫度對測長儀影響很小，個別影響大的，還可根據實際情況，增設冷卻防塵系統，從而使測長儀在各種熱軋板材、管材、棒材中的長度檢測如魚得水。
