400-6171-355400-6171-355軋鋼測徑儀是智能化檢測設備，除了測徑儀主體外，還配有測控軟件系統，從這里可對測徑儀進行各種設置，亦可從此觀測到測徑儀獲得的各種信息，如檢測信息、分析圖表、計算尺寸、歷史數據等。而從測徑儀獲得的圖表信息主要有四種，均為工作人員更好的完成軋機調控帶來了便利。
軋鋼測徑儀分析軟件中的四大圖表分別為截面圖、趨勢圖、波動圖、缺陷圖。

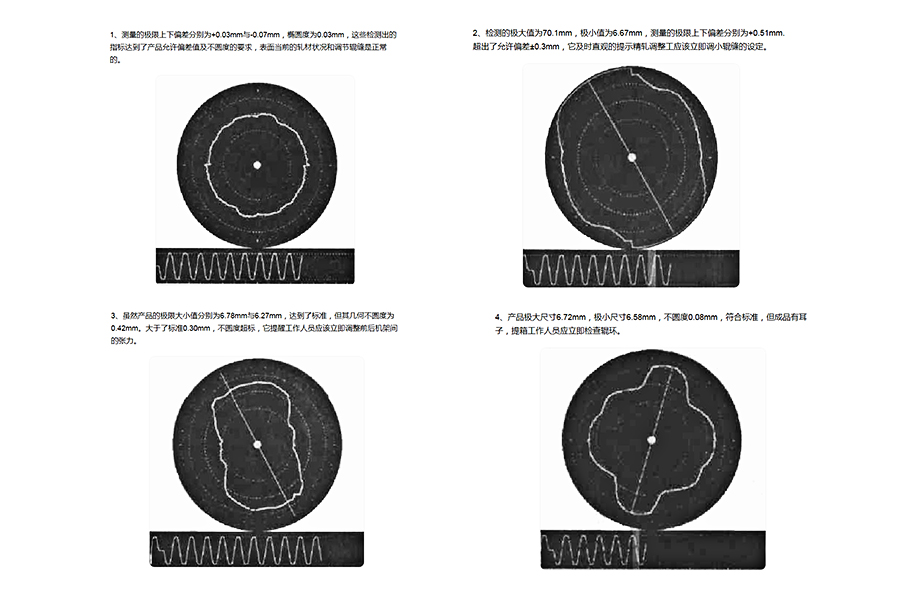

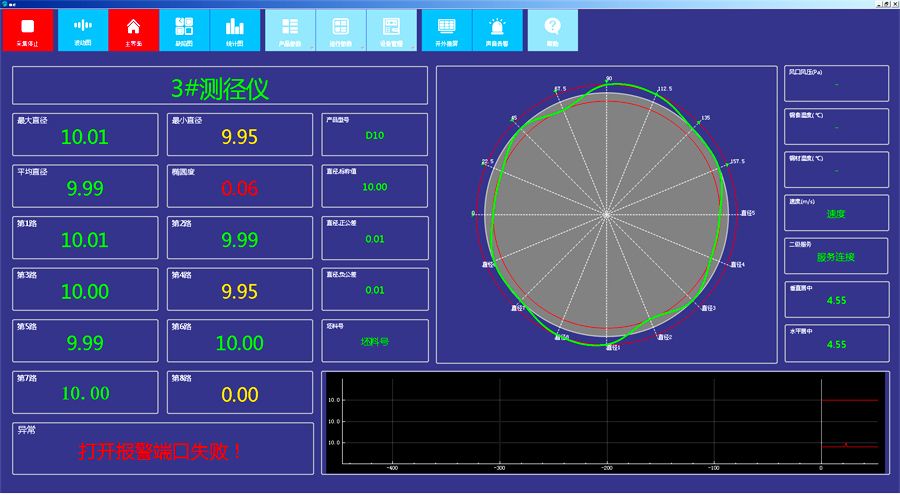

截面圖
通過每個測頭測的數值，擬合而成的截面圖，測頭組數越多，擬合的曲線越真實，目前，要想獲得全截面的檢測，一般八軸測徑儀即可，也是軋鋼行業，更常用的測頭組數選擇，而要想獲得更準確的尺寸，亦可定制16軸測徑儀。
通過截面圖，可清晰看到當前被測鋼材的截面形狀，并且在上下限位置，還有基準線圈，當實測值超過該圓圈位置時，那則代表鋼材超差，不在規格范圍內，還能獲得一些諸如錯輥、耳子等的缺陷情況，此外通過界面圖的不同形狀，還能為工作人員提供一些軋制調整建議。

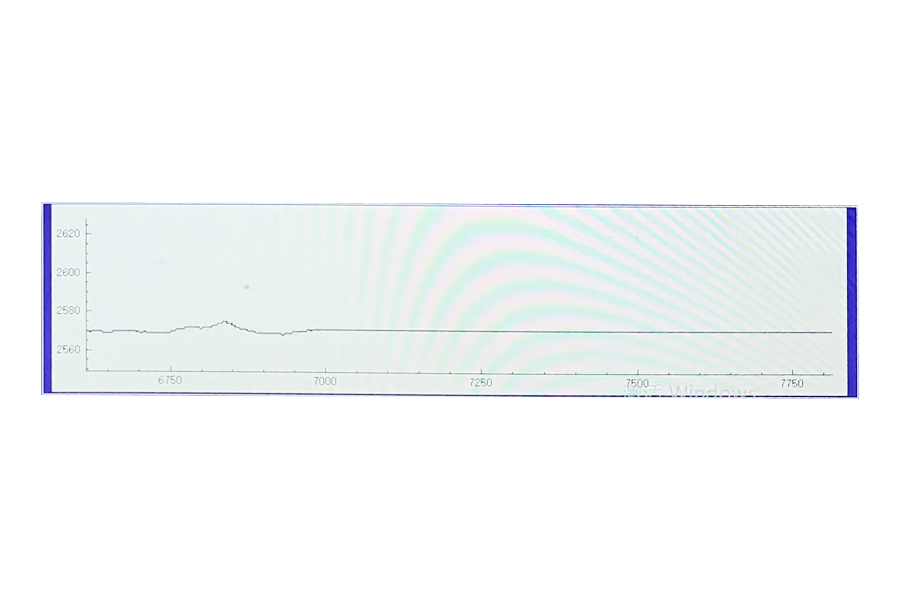

趨勢圖
趨勢圖用以反映時間與外徑尺寸之間的關系，是觀察外徑變化發展的趨勢及偏差的統計圖。上下超差位置同樣被紅線標注?？捎^測外徑的變化趨勢，找出周期性規律，進行生產軋制分析，制定更好的軋制方案。

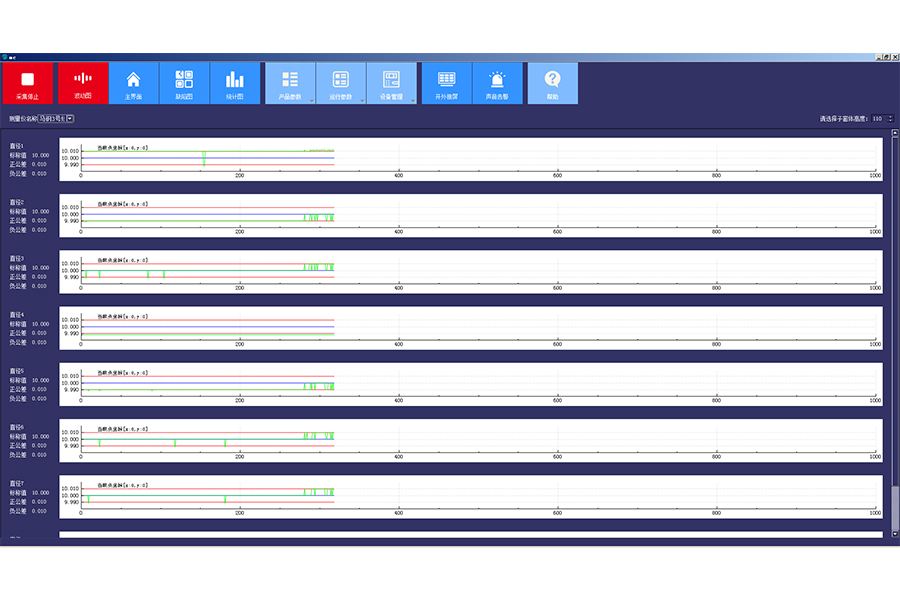

波動圖
波動圖根據測頭組數，而顯示不同數量的波動曲線，能顯示每個測頭測量尺寸的波動變化。將鼠標放于某個位置，即可查看當前位置的相關檢測信息。

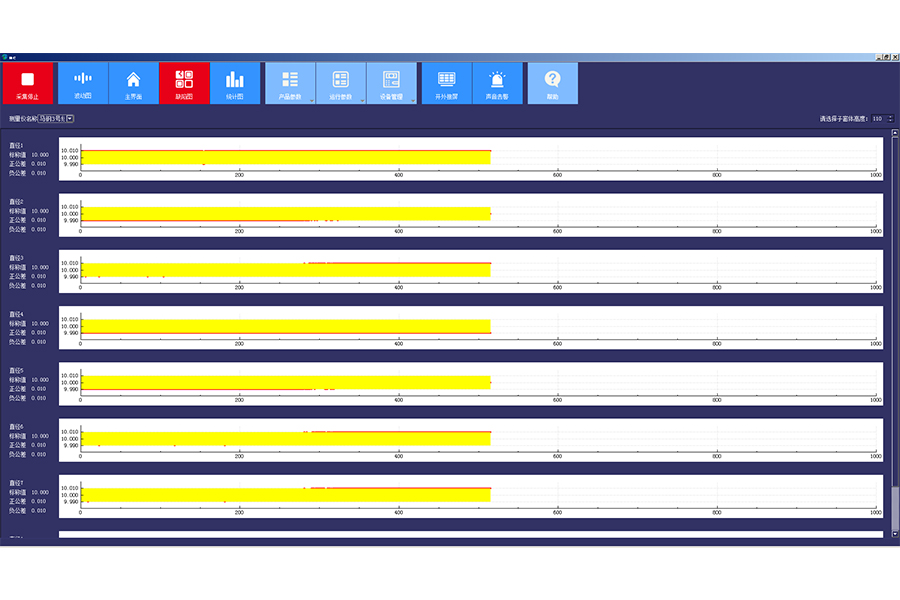

缺陷圖
缺陷圖界面可通過進度條的顏色變化顯示出每路測量值的缺陷位置及缺陷類型，通過該圖表可以查看缺陷產生的位置及各種類型缺陷分布情況，分析原因，以便調整軋機，也方便剔除不合格品。
測量軟件分析系統助力工作人員深入了解產線，實現軋機的優化。它們不僅提升了測徑儀的智能化水平，更讓工作人員對產線的了解更加全面，為高品質生產提供了可能。
