400-6171-355400-6171-355超大口徑管道廣泛應用于多個關鍵領域，包括但不限于城鎮供水系統、農田灌溉系統、海洋管道、工業原料輸送、礦山排水、制造業和能源行業、現代建筑?等，生產這種管道時，由于其的外徑大、重量重，使其外徑檢測并不容易。大直徑測徑儀的研發，解決了其外徑檢測難題，還能實現自動化檢測。
超大口徑管道測徑儀可為幾米粗的管道進行直徑、橢圓度檢測及超差提示，實現現場無人查看，遠程接入中控室內查看，并在中控室中實現聲音報警功能，從而實現流水線完全無人化智能作業。
目前，常被應用于超大口徑管道外徑檢測的大直徑測徑儀有兩種類型，光電檢測原理與激光檢測原理。均可應對被測鋼管的規格較多且直徑較大，不同規格鋼管的測量。
光電測量原理
采用間距可調式測頭布置形式，2套發射鏡頭分別發射出平行光射向2套接收鏡頭，通過接收鏡頭內的透鏡使平行光束在光電轉換元件上成像。當2束平行光內放入被測物時，在光電轉換元件的像上就會出現虛擬的陰影，設其寬度分別為L1、L2。經過對光電轉換元件發出的電信號的處理和計算可以得出L1、L2所對應的尺寸A1、A2，A1加A2再加上兩個鏡頭之間的凈間距B即可得出被測物的尺寸。
光電大直徑測徑儀的下方測頭為固定式，上方測頭的發射鏡頭和接收鏡頭分別安裝在兩個直線導軌滑臺的滑塊上。直線導軌滑臺采用伺服電機驅動，可以根據被測鋼管的外徑尺寸精確調整上方測頭與下方測頭的間距，調整完成后不需校準即可正常測量。
激光測量原理
測徑儀內設置兩臺激光傳感器，可實時采集測頭到被測物外表面的距離數據。底部測頭防護箱視窗框配吹掃系統，盡量避免灰塵、霧氣對測量精度的影響，控制系統用于控制設備運行，和數據計算、圖像處理等工作。

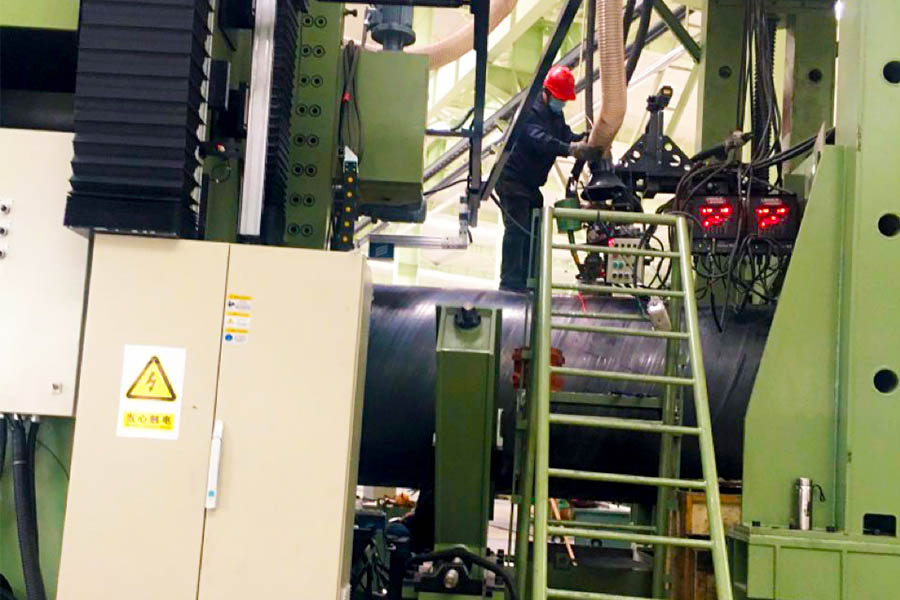

激光大直徑測徑儀設備主要組裝部分為測頭箱、測頭支架、滾珠絲杠副、直線導軌，測頭支架與現場設備相連。頂部相機箱安裝在測頭支架上，測頭支架安裝在直線導軌上，由電機帶動滾珠絲杠實現對測頭支架的位置調整。
大直徑測徑儀為超大口徑的管道的外徑檢測帶來了便利，為實現流水線完全無人化智能作業提供便利。
