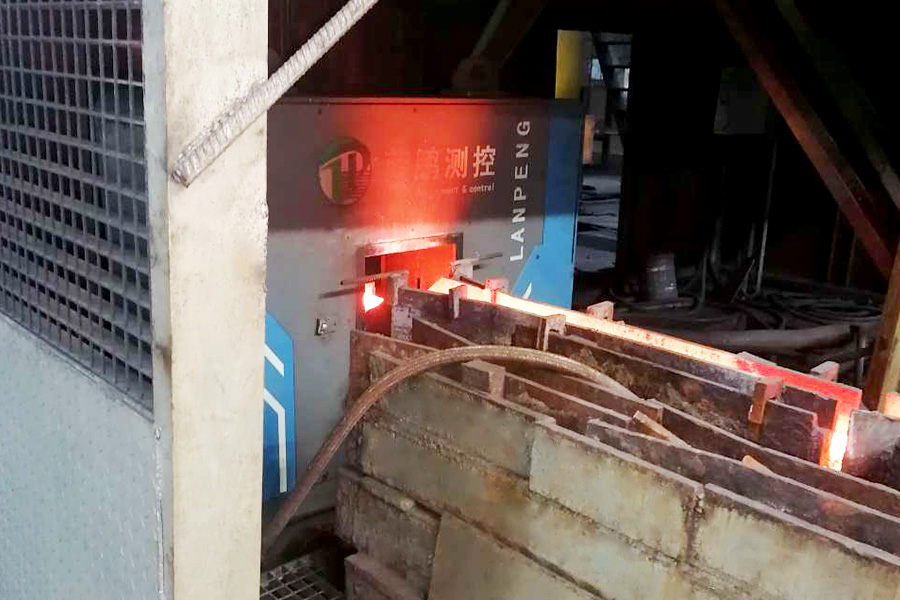

400-6171-355400-6171-355測寬測厚儀在冶金業板材、方鋼、方管等產品中均可使用，是用于寬度與厚度尺寸檢測的設備，如K/HG02-S/DG140/70測寬測厚儀（以下簡稱測寬測厚儀）是非接觸在線檢測設備，為某冶金廠定制的一款寬厚檢測設備。設備測量的數據客觀，實時性好，測量結果保存完整，適用于生產線的質量監測、跟蹤和生產工藝分析。
由于該廠家生產的產線規格，本儀器采用兩種不同的測頭進行寬度與厚度尺寸檢測，其中70單測頭用于厚度尺寸檢測，而對于尺寸較大的寬度尺寸則采用間距可調雙測頭進行測量，其測量范圍為20-150mm。
主要技術參數
1、測量范圍：
寬度測量范圍：20～150；
厚度測量范圍：0～70；
2、允許偏差：
寬度測量精度：≤±0.05（在軋材無扭轉狀態下）；
厚度測量精度：≤±0.05（在軋材無扭轉狀態下）；
3、測量頻率：
500Hz；
4、顯示內容：
主控室液晶顯示器：測量系統主界面中可以實時顯示扁鋼的寬度、厚度；實時統計寬度和厚度的極大值、極小值、平均值；測量數據顯示熱態、溫度修正后的冷態兩種數據；實時顯示軋材截面的動態圖形；實時顯示測量數據動態趨勢曲線；
現場LED顯示屏：現場顯示軋材測量的寬度值、厚度值、設備運行狀態；且LED顯示屏可通過交換機接收其他設備發送的數據；
5、報警功能：
超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警；現場LED顯示屏數據顏色及狀態顯示報警；
設備超溫報警：主控室報警燈發光報警；現場LED顯示屏狀態顯示報警；
設備無風報警：主控室報警燈發光報警；現場LED顯示屏狀態顯示報警；
6、數據存儲功能
數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于半年；可查詢某一時刻的尺寸，時間精確到秒；
7、通信協議：
TCP/IP；
8、電源電壓（V）：
AC220±15% 50Hz、AC380±15% 50Hz；
9、環境溫度（℃）：
測徑儀、LED顯示屏：-15～50；
終端工控機：0～35；
10、環境濕度(RH)：
≤ 80％ (不結露)；
除該型號的測寬測厚儀，還可定制其他型號的設備，以保證自身生產的產品規格都在檢測范圍內，從而保證一臺儀器解決產線各尺寸大小的寬厚檢測工作。
