400-6171-355400-6171-355棒材的質量檢測中，直徑的測量是很重要的一環，采用人工測量，造成人工和設備成本浪費，并且現場高溫環境及其他因素易帶來的安全隱患。此外人工現場測量只能測量圓棒有限的幾個點，所以測徑儀的現場使用對圓棒的生產質量監控顯得意義重大。

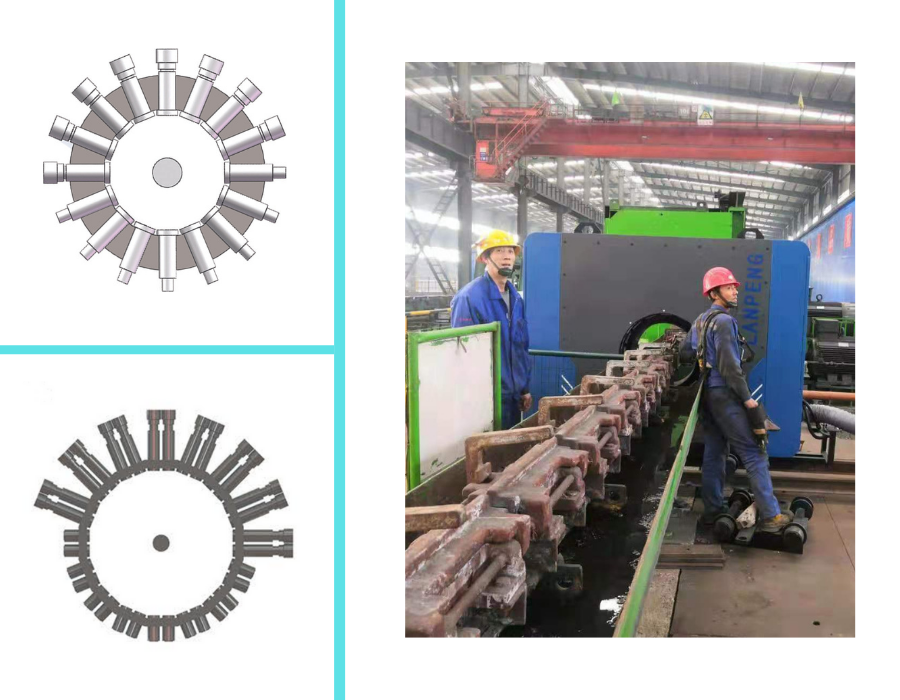

在線測徑儀安裝于圓棒廠連軋機后，主要用于對軋制圓棒直徑的進行在線測量。在棒材經過測經儀時，測量圓棒的各分路直徑值、最大值、最小值、平均值、橢圓度等尺寸，并配備測控軟件分析系統，可以連續實時地在現場顯示。
在線測徑儀采用光電檢測原理進行非接觸式的檢測，同時通過八軸均布測頭來實現全方位的尺寸檢測，并繪制截面圖，提供橢圓度尺寸，通過對截面圖及測量值及計算值的觀測，能了解簡單的諸如錯輥、耳子等表面缺陷，為軋制調整提供依據。
在線測徑儀具有精度高、性能穩定、測量速度快、對棒材無損傷等特點。測徑儀在棒材生產上的使用能夠更大限度地確保精度，保證產品質量。由于可以直觀地讀出成品各段的尺寸，通過在線調整，就能確保成品精度，避免了傳統的取樣測量抽樣檢驗等造成大量取樣廢品的浪費。同時，在線檢測也通過提供給工作人員的提前調整的相關信息，提高了軋制精度和負差率，在線信息也節約了調整時間，提高了作業率。
在線測徑儀的顯示內容

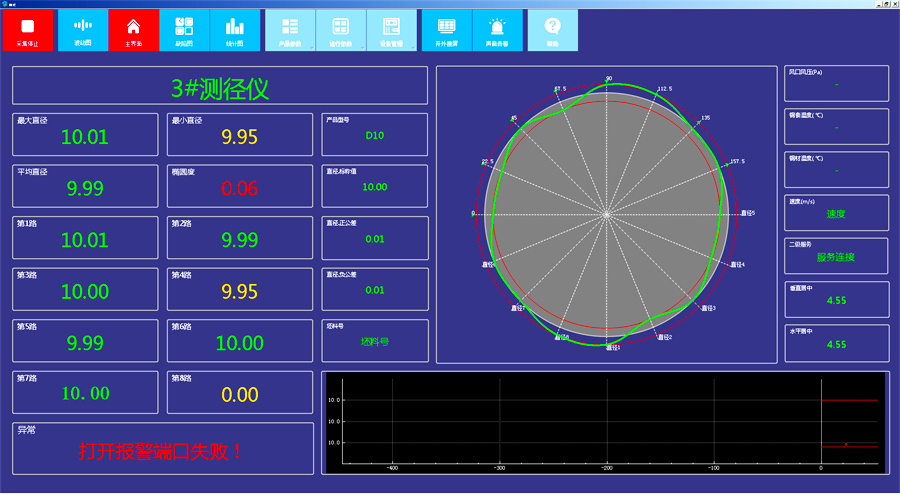

主控室液晶顯示器：管材截面的最大/最小直徑、平均值、橢圓度；各路測頭的分項測量值；設定的鋼管長度、速度、標稱直徑、上下公差等；尺寸波動趨勢預報（輸入鋼管長度和速度后可以對應外徑在管材的位置），缺陷分析曲線。
實時顯示管材長度變化，管材實時溫度值，最大最小值和超差尺寸在管材的具體位置，光標移動到相應位置即可顯示；實時顯示測量數據動態趨勢。
當測量數據在設定的范圍內變動時，數據呈現綠色；當測量數據超差（即超出設定的范圍）時，數據的顏色呈紅色。
在線測徑儀具備溫度的硬件設施，也具備智能的軟件設施，它們共同合作，讓軋鋼產線更加智能化、自動化，讓品質、效率、效益均得以提升。
