400-6171-355400-6171-355金屬棒在線直線度測量儀的測控軟件是連接硬件設備與操作人員的核心樞紐，是專為實時監測、分析和控制金屬棒材直線度而設計的智能化系統，其核心功能圍繞數據采集、實時分析、報警控制和長期存儲展開。
在線直線度測量儀是安裝在生產線上，通過式的測量方式，通過3臺測量儀組合而成的設備，前后兩臺儀器測量數據擬合直線，中間儀器的測量信息與擬合直線對比，從而得到直線度尺寸，并且還可兼顧測量外徑與橢圓度尺寸。
在線直線度測量儀配備工控機系統與自研的智能測控軟件系統，為了提高直線度測量儀的環境適應性和性能穩定性，開發出的電路系統直接將采集到的原始數據傳送至工控機計算。在直線度測量儀及其安裝現場只有一個信號采集電路和一些簡單的通訊設施，避免了高溫、粉塵和電磁干擾對計算電路的影響，提高了直線度測量儀對現場環境的適應性。同時，減少了計算電路也等于減少了一個出故障的環節，使得全套設備的運行穩定性大大提高。

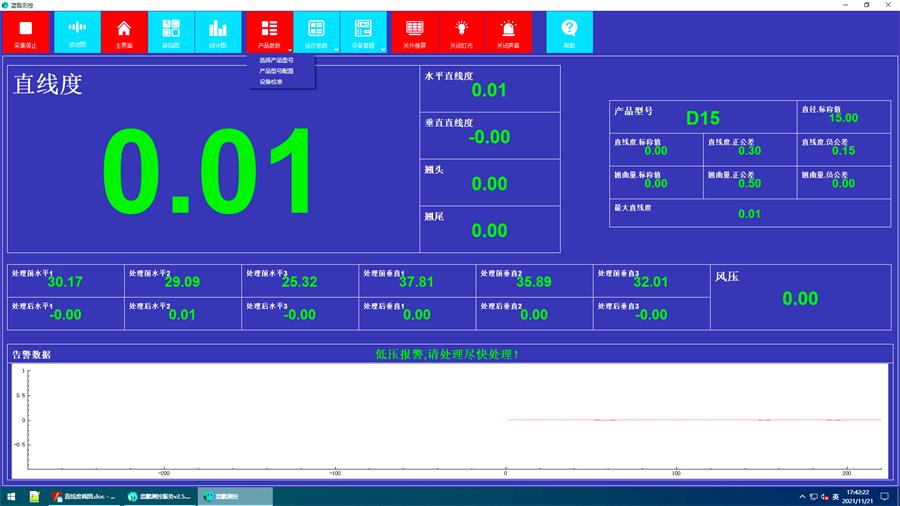

智能測控軟件示例
頂部菜單欄：顯示各個窗口，可快速切換及進行設置及測量儀操控；
中間顯示區：顯示測量及計算、分析的各項數據，右側偏上顯示產品的一些基礎信息，如產品型號，標稱值，正負公差，翹曲量等，
下半部分圖表區：顯示直線度的趨勢圖。
實時數據顯示
多維度參數監測：同步顯示3個測量點的X/Y軸坐標值、米直線度、實時直線度偏差、極大直線度偏差、頭部/尾部翹曲量、外徑、橢圓度等數據。
動態更新：以500/2000Hz的高頻采樣率刷新數據，對高速產線進行快速實時檢測，產品通過即可得到所測信息與分析得到的各項尺寸信息，當然由于測量頻率過快，人眼無法跟上該頻率的顯示，因此將顯示頻率更改為2-3次/秒。
分析圖表顯示：具備趨勢圖、缺陷圖、波動圖等多種類型的圖表，直觀展示直線度變化趨勢及缺陷位置，方便查看尺寸、缺陷等的規律，根據大量的數據對比，找出周期缺陷，調整軋機，提升成材率。
參數靈活配置
產品規格設置：支持自定義棒材標稱直徑、直線度公差、翹曲量公差等工藝參數。
系統參數調整：可配置數據刷新頻率、通信端口（如TCP/IP協議）及報警閾值。
超差報警與修正
聲光報警機制：當直線度超差時，軟件觸發聲光報警，并在界面以顏色變化（上超差為紅色/下超差為黃色）標識異常值。
自動校準功能：支持通過標準直棒進行誤差修正，恢復測量精度。
長期存儲與導出
每根棒材保存獨立記錄，包括原始位置數據、計算偏差、時間戳等，存儲周期＞1年。
支持歷史數據回溯，包括尺寸、主界面、波動圖界面、缺陷圖界面等，可查詢任意批次或單根棒材的完整檢測記錄。
數據可以Excel格式導出，用于質量追溯或第三方分析。
中文圖形化界面
采用觸屏交互設計，簡化操作流程，降低培訓成本。
配備詳盡使用說明書，可隨時查漏補缺。
金屬棒在線直線度測量儀的測控軟件以實時性、智能性、高精度為核心，通過動態數據展示、超差報警、長期存儲等功能，助力生產企業實現自動化質量控制與工藝優化。
