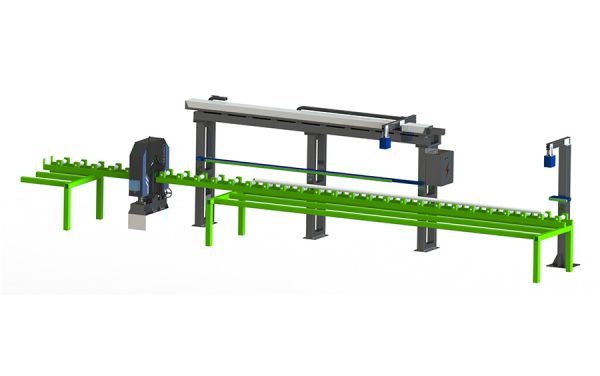

該項目主要檢測精磨銀亮鋼的長度和直徑兩個指標，直徑檢測采用我公司光電測徑儀產品，長度檢測部分采用機器視覺系統。長度檢測部分共設置2臺工業相機，其中一臺固定位置安裝，測量鋼材定位端；另一臺安裝在直線導軌滑臺的滑塊上，可根據鋼材長度調整位置測量鋼材的自由端。直線導軌滑臺采用伺服電機驅動，滑臺移動距離由測量軟件控制，移動完成后的距離直接計入長度計算系統，2臺相機測量的數據和滑臺行走數據相結合可計算出鋼材的長度。測長系統采用在鋼材側上方設置的條形光源補光，圓形鋼材反射至工業相機的光線為一條比較窄的亮線，非常適合高精度測量的補光要求。

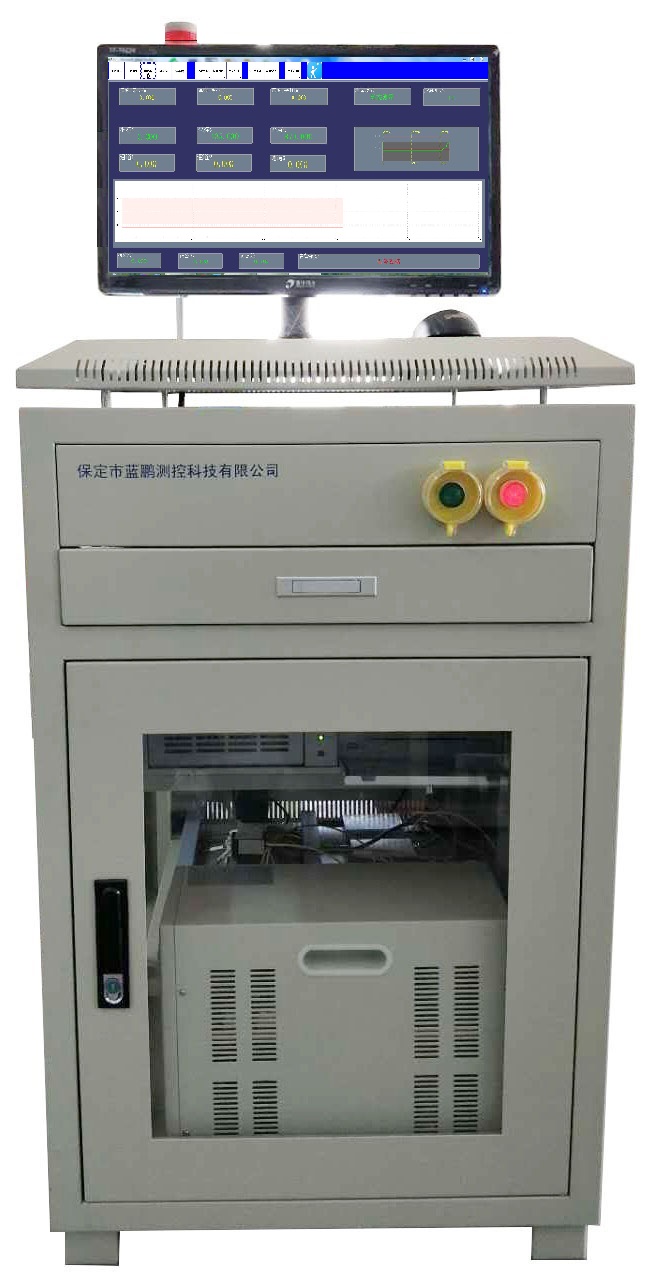

長度圖像、滑臺位置數據和直徑數據同時接入控制系統的工控機內進行處理、計算得出鋼材的長度和直徑測量結果。根據測量結果可判斷出被測鋼材的“合格”、“長度超差”、“直徑超差”的三種狀態，并根據這三種狀態輸出不同的開關量信號控制檢測線的分揀系統對鋼材分揀。
軟件功能：
（1）產品參數設置：可設置產品規格、正負公差等參數；
（2）系統參數設置：可設置串口、相機參數、刷新頻率等；
（3）修正功能：測量誤差過大時填入計算系數修正可恢復精度。
（4）存儲功能：測量過程及結果自動生成記錄文件，文件統一存儲在“數據庫”里。數據記錄可保存1年以上，可以查閱對應的畫面和數據表，數據表可方便導出。
（5）報警功能：測量結果超過設定的公差范圍時系統自動聲光報警。
（6）相機間距自動調整功能：當切換產品規格時，系統自動驅動伺服電機運轉調整工業相機間距，調整完成后不需校準即可測量。
（7）分揀信號輸出功能：直徑超差、長度超差時，系統輸出不同的開關量信號給分揀控制系統，便于系統自動分揀。
（8）自動計數功能：系統可自動記錄被測鋼材的根數，并在啟動系統、切換規格或人工復位的情況下自動復位重新計數。
（9）打標機控制功能：前期先預留打標機連接端口。后期系統可連接打標機并向打標機輸出標記內容。
（10）其他功能：操作員可改變相關控制參數、調整運行狀態，調整后系統自動存盤，無需每次設置。
技術參數：
1、直徑測量范圍：Φ10～Φ90 ；
2、直徑測量精度：≤±0.015 ；
3、直徑測量頻率（Hz）：500 ；
4、長度測量范圍：2000～7000 ；
5、長度測量精度：≤±1.5 ；
6、長度測量頻率（Hz）：14 ；
