400-6171-355400-6171-355外徑、寬度、厚度、長度等幾何尺寸是工廠常測的尺寸之一，目前各種幾何尺寸的檢測基本上都使用了在線檢測儀器，長度尺寸的測量也有專門的在線測長儀用于尺寸檢測。
藍鵬測控成為某熱軋鋼材研發制造了在線測長儀，下面一起來看一下測長儀的工作。
測長儀采用機器視覺原理進行檢測，工業相機在不停拍照，通過軟件系統進行識別計算等多種處理，得到高精度的長度尺寸信息。
LPGL12型鋼管測長儀是非接觸檢測設備，主要用于鋼管穿孔機后的鋼管長度檢測。設備測量的數據客觀，實時性好，測量結果保存完整，適用于質量監測、跟蹤按質量等級進行產品分揀等。

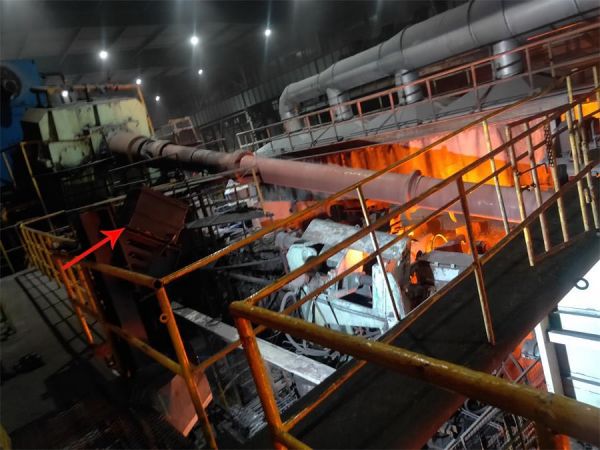

鋼管現場圖片

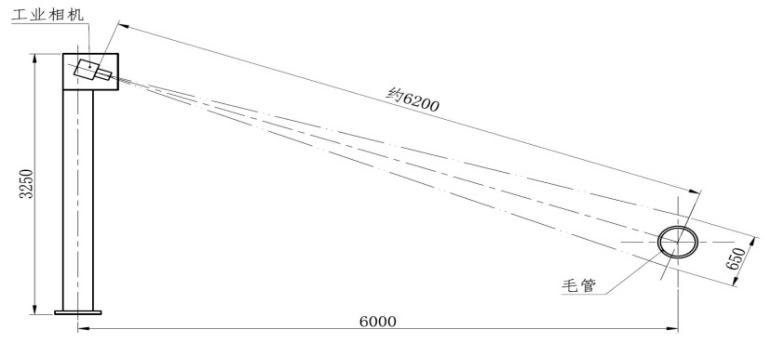

直徑相機安裝
通過現場勘查，測量直徑的相機安裝在穿孔機出口側面控制室附近的立柱上（立柱由我公司提供），測量穿孔機出口毛管直徑。由于拍攝物距很大而毛管在穿孔過程中抖動范圍很小，不需要在增加檢測物距的相機。相機及立柱的設計形式見下圖。

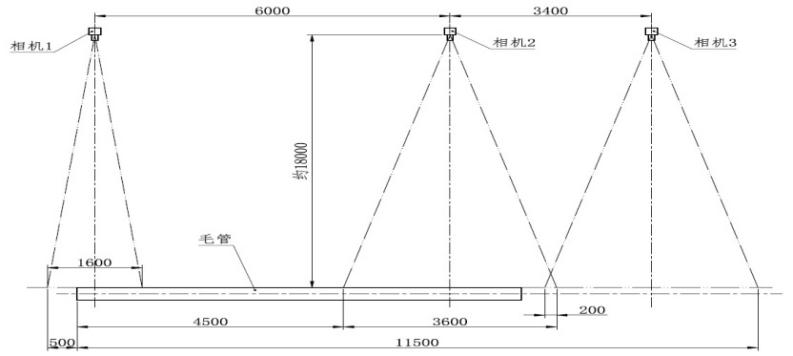

測長相機安裝
測長相機安裝在車間的H型鋼立柱上，在兩個立柱之間加裝橫梁安裝測長相機，橫梁由我公司負責提供。
被測毛管長度范圍為5000～11000mm，長度差值為6000mm，在測量位置毛管的一端靠近精軋機入口，另一端根據毛管長度不同位置不同。為精確測量毛管的長度，本設備采用3臺工業相機相機進行測量。其中一臺檢測位置比較固定的精軋機入口端面；2臺檢測位置跨度比較大的另一個端面，每臺相機的視野長度為3600mm。

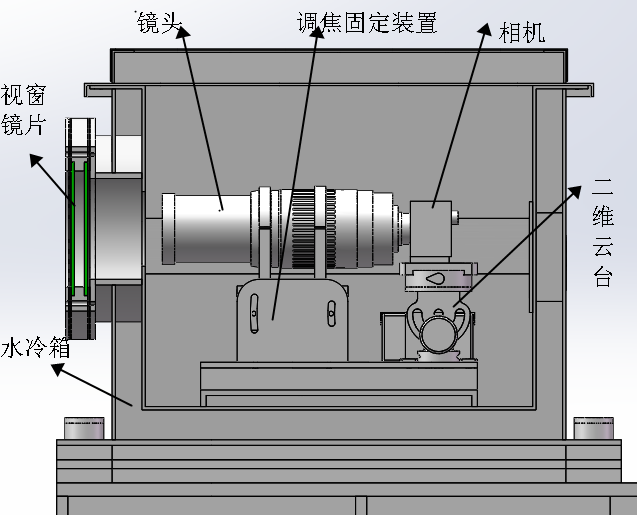

相機的照射角度的調整
考慮到現場溫度較高，所以把相機固定在一個水冷箱內，以保證相機能夠長時間穩定工作。通過調整二維云臺可以調整相機的俯仰角度和水平左右角度。角度調整好以后，把調焦固定裝置螺栓鎖緊即可。整個相機水冷箱為密閉式。

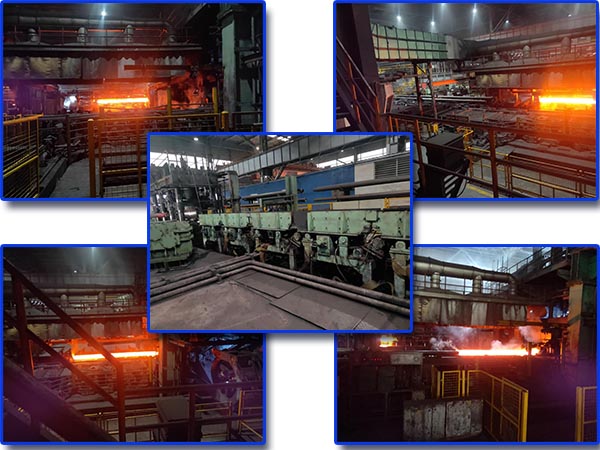

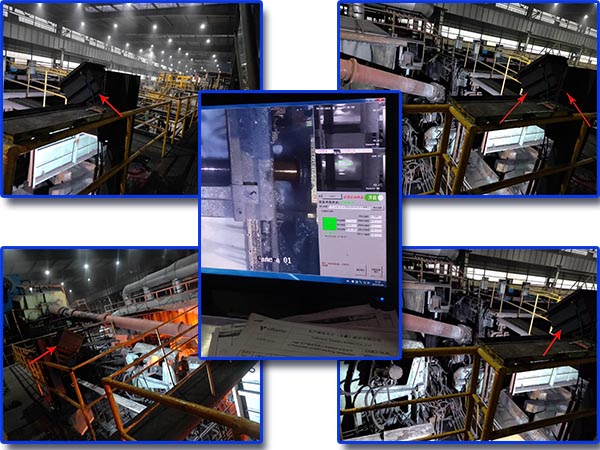

測量現場圖片
技術參數
1）直徑測量范圍：0～600 mm
2）直徑測量精度：±0.6mm
3）長度測量范圍：4500～11500 mm
4）長度測量精度：±10mm
5）測量頻率（相機拍攝頻率）：14幀/秒
6）允許被測物溫度： 0～1300 ℃
7）使用環境溫度： -10～50 ℃
8）存儲溫度：-25～75 ℃

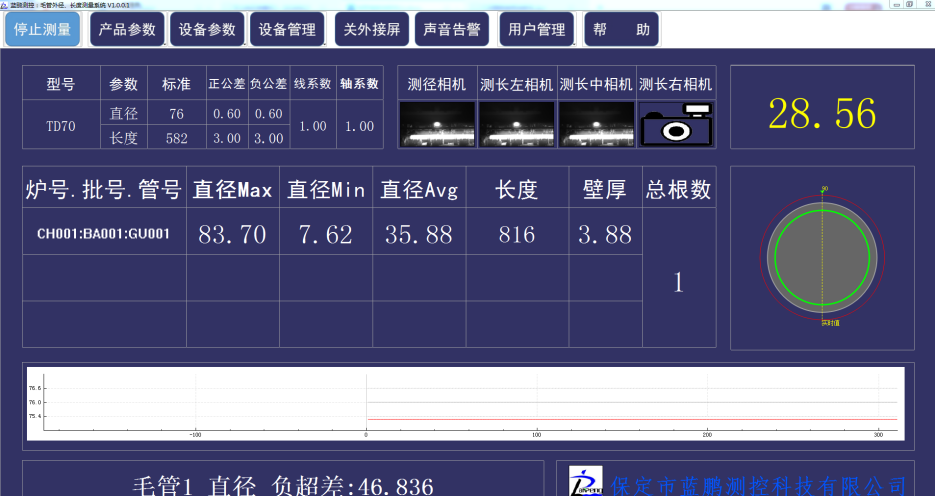

軟件系統

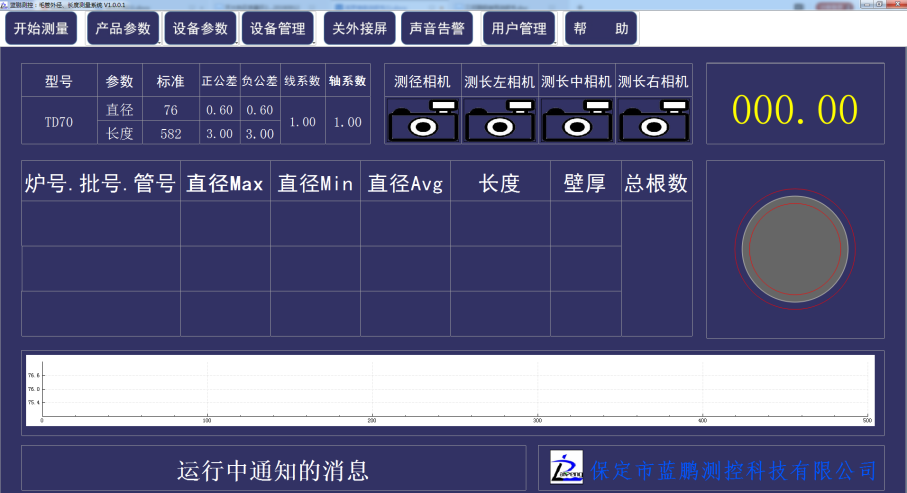

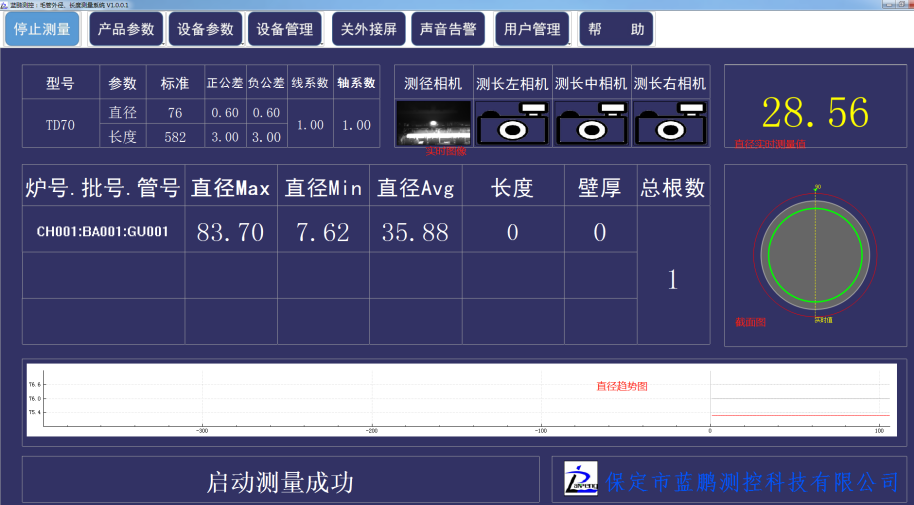

點擊工具欄上的開始測量，檢測與數據庫的連接情況，初始化相機，結果在界面上顯示出來。
測量的實時信息在界面，大屏上顯示，如果超出公差，則發出報警。
大屏上數據，正常是綠色，正超差是紅色，負超差是黃色。
1）測徑
2）測長

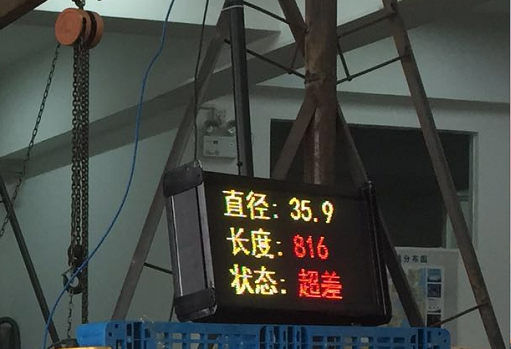

3）大屏

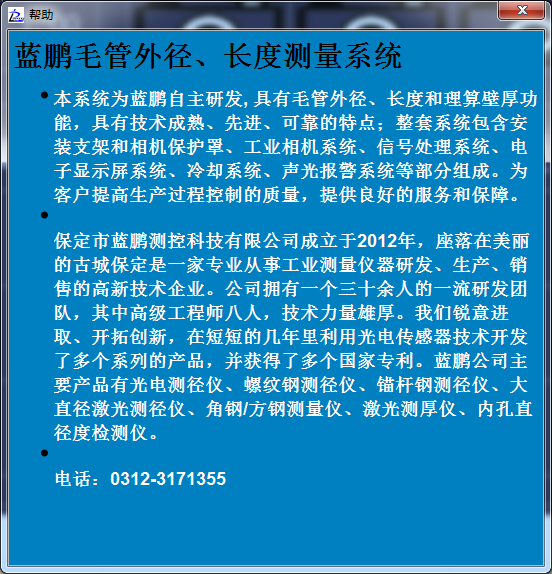

系統幫助
測長儀——在線設備的一種，用于熱軋產品的的長度尺寸檢測，冷軋檢測，則可使用燈光打光進行檢測，根據不同長度檢測需求，選擇不同組數的工業相機，從而實現高精度長度檢測。
