400-6171-355400-6171-355藍鵬測控為某大型鋼企定制了3臺不同規格的測徑儀應用于不同位置的外徑尺寸檢測中，除了常規測徑儀的的功能外，還根據需求，添加了一些其他特殊功能。
根據該大型鋼廠的現場布置圖，測徑儀布置位置：距離精軋機組入口一段距離處布置第一臺，距離減定徑機組一段距離處布置第二臺，距離吐絲機中心線一段距離處布置第三臺，共布置3臺。其中進精軋機之前的被測物直徑最大為30mm測徑儀型號為LPXJ60.8（以前的型號，現型號更名為JG08/Z-DG60-A），出精軋機之后被測物最大為25mm測徑儀型號為LPXJ40.8（以前的型號，現型號更名為JG08/Z-DG40-A）。
本文介紹一下LPXJ40.8測徑儀在該鋼廠的應用，LPXJ60.8測徑儀下期為您介紹。

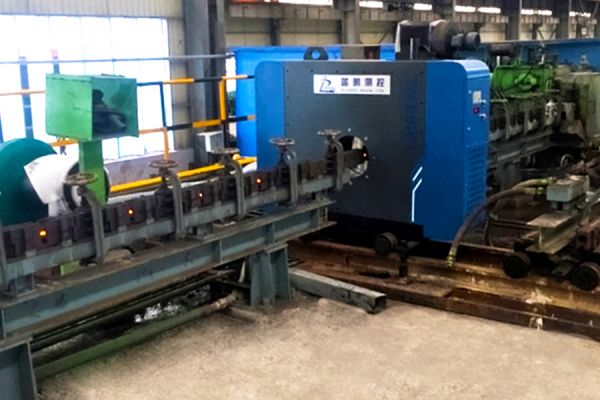

LPXJ40.8測徑儀選擇平坦位置安裝，高熱的鋼材在產線中生產，通過過鋼導槽經由測徑儀，被測徑儀測量記錄數據，并對數據進行處理，將所需各項信息顯示于計算機測控軟件及外接大LED屏上。
每臺測徑儀配置8組測頭部件，8組測頭的16個鏡頭在主盤體的圓周上均勻分布，所以軋材的每一個測量截面可以測量出均勻分布的8個方向的直徑尺寸，基本可以反映軋材的真實截面尺寸。
測徑儀畢竟是用于惡劣的軋鋼現場，因此在測徑儀主體上配置冷卻防塵系統，并將工控機安裝在環境較好的位置。
在線測徑儀配備了高壓鼓風機裝置，高壓離心通風機上裝有空氣過濾裝置，風機的出風口通過軟管向測徑儀輸送潔凈的冷風，以避免鋼材軋制過程中的水霧和氧化鐵皮進入測徑儀內對光學系統測量產生干擾。

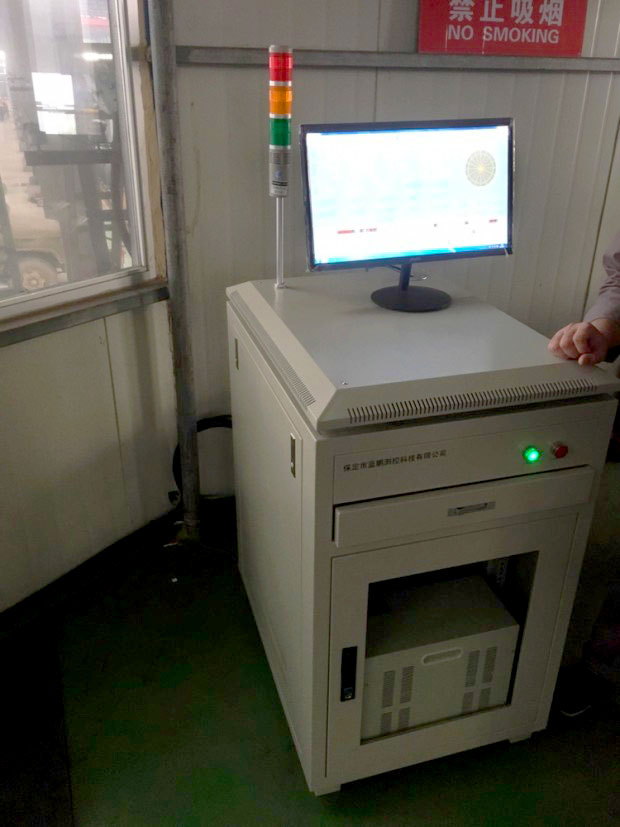

根據鋼廠的實際情況，將工控機安裝在了隔離的“小房子”里，在這里可以看到其測控軟件所顯示的各項信息，并可進行測徑儀的操作。

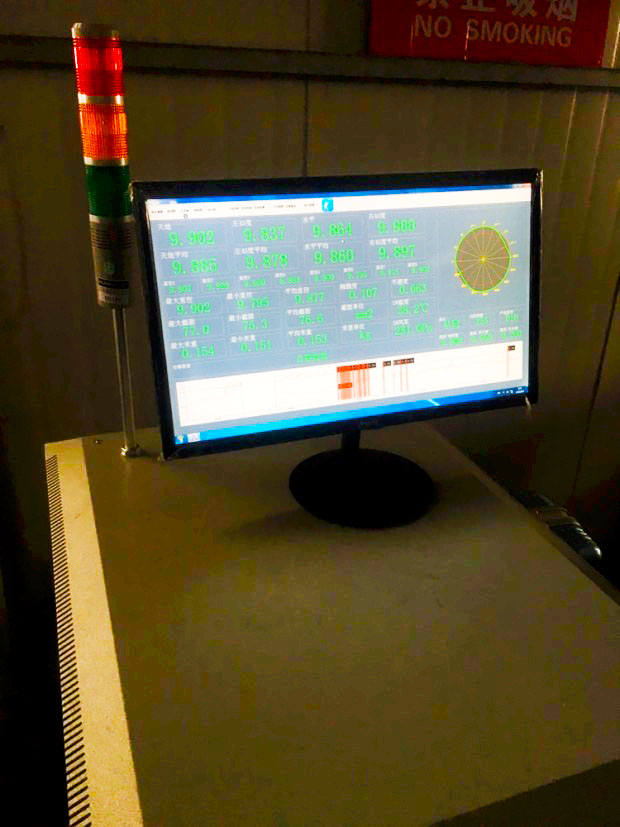

測控軟件系統，除了顯示八軸測頭所測外徑、各種計算值、標稱值、截面圖、趨勢圖等常規的尺寸，還根據鋼廠的需求增添了一些功能：天地、水平、天地平均、水平平均。其中水平數值為通道五數值，天地?cái)?shù)值為通道一數值。水平平均為通道三、四、五、六、七五個通道的平均值。天地平均為1、2、3、7、8五個通道的平均值；最大截面、最小截面、平均截面、最大米重、最小米重、平均米重。其中數值顯示為黃色為下超差，數值顯示為紅色為上超差，數值顯示為綠色為下超差。

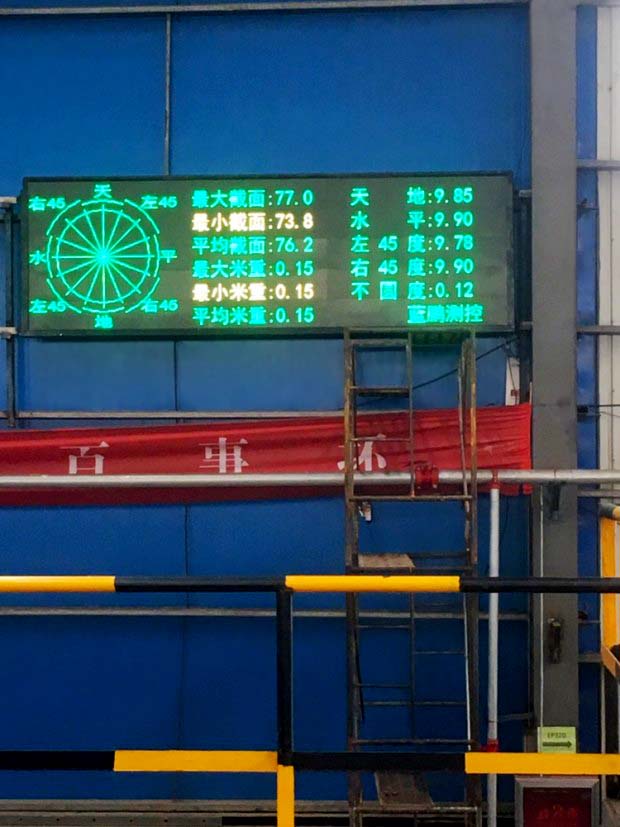

外接大顯示屏也做了一些改進，增添了顯示信息，最大截面、最小截面、平均截面、最大米重、最小米重、平均米重、天地、水平、左45°、右45°、不圓度等信息。通過外接大顯示屏同樣能看出超差與否。
設備參數
測量范圍：φ0～φ40。
測量精度：測量圓鋼≤0.01；測量螺紋鋼內徑、縱肋、橫肋≤0.05。
重復性 （mm）：＜0.01
測量頻率（Hz）：1000（即每秒測量1000個截面，目前已可升級到2000Hz）
以上即是LPXJ40.8測徑儀的簡單介紹。在軋鋼現場應用良好，提供各種數據，讓軋鋼的檢測更簡便，更高精度。
