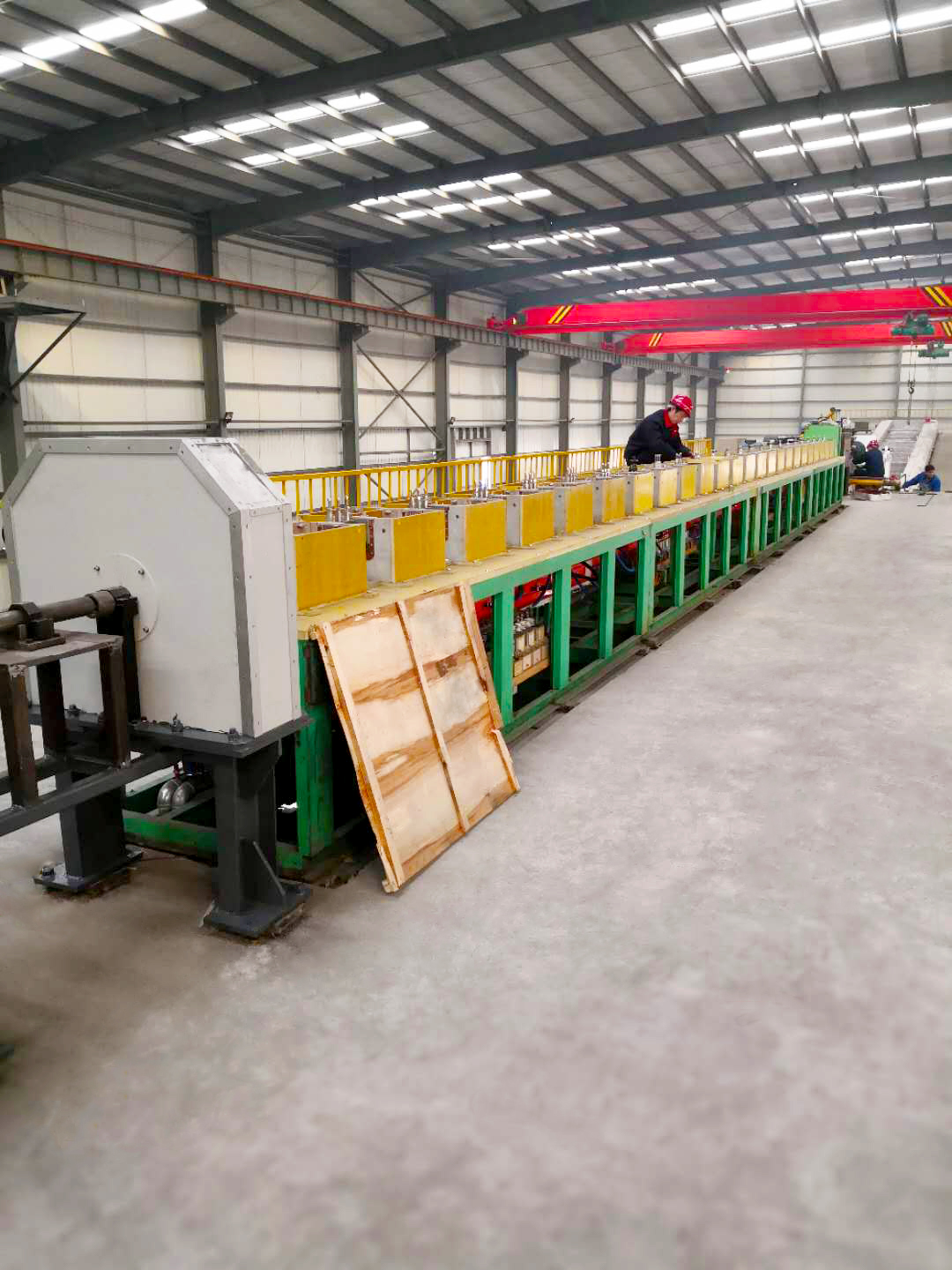

400-6171-355400-6171-355冷軋盤螺是某鋼廠生產的鋼材之一，為了自動化高效化檢測其尺寸品質，為其研制了八軸測徑儀，并配有軟件系統，詳細顯示所需各項信息。

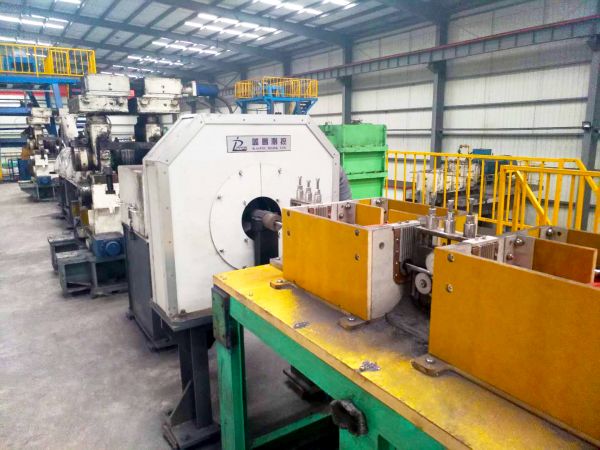

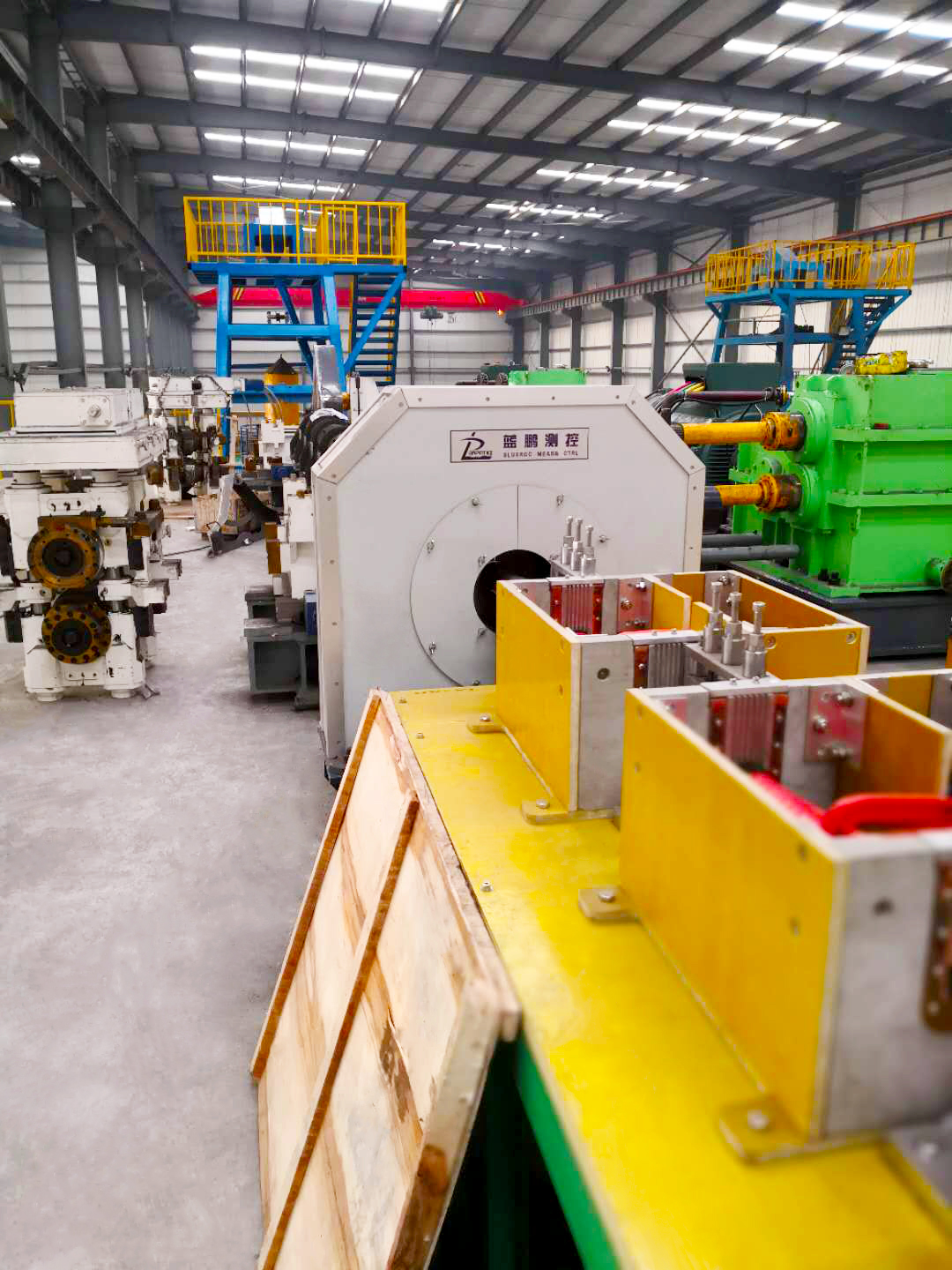

測徑儀采用固定八組測頭方式，藍鵬光電測量系統，同時刻、同截面對通過的軋材外輪廓尺寸在線進行實時測量。測量結果傳到主控室的，上位機并在顯示器和現場大LED屏上同時顯示。數據可保存、超差可報警，可提供上傳數據。
主要技術指標
測量規格：6~12冷軋螺紋鋼；
允許偏差：+0.05基圓內徑、縱肋徑長或縱助高，橫肋高、單重（2%參考值）；
重復性：士0.004。
顯示內容

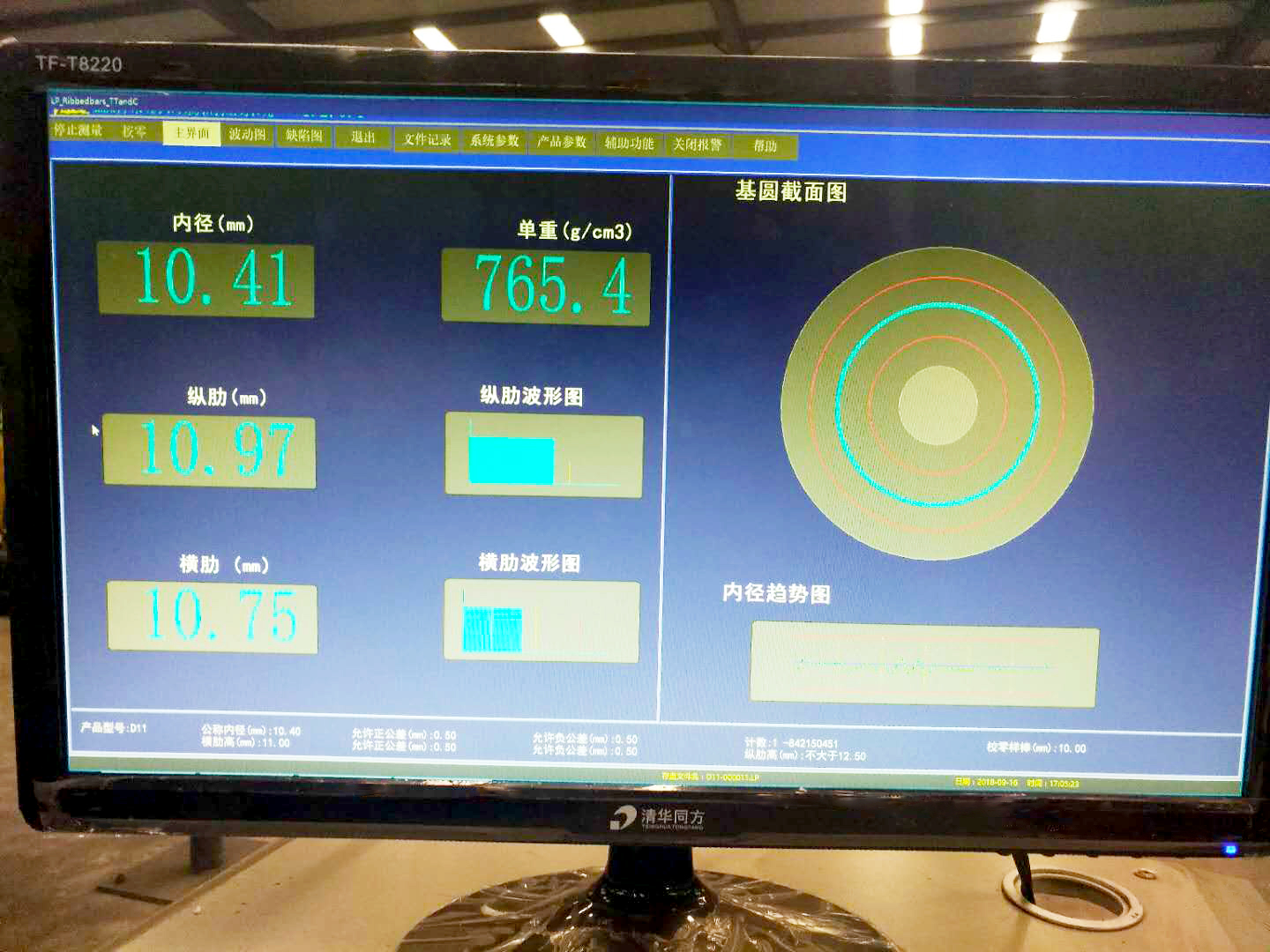

LCD顯示：顯示螺紋鋼的基圓內徑?？v肋徑長或縱肋高、單重幾何實時尺寸數據及圖形，并將數據傳輸?shù)缴衔粰C。
現場LED屏：內徑值、縱肋徑長或縱肋高、單重、橫肋高。
軟件功能
參數設置：數據記錄，歷史數據查詢、存儲時間12個月。
通信功能：項目實施過程中雙方協商確定。測徑儀系統接收和執行上位機系統下達的測量啟動，測量停止、分卷信息（分卷時發一次），卷號（分卷時發一次），鋼筋規格（啟車時發一次）等命令，并將縱肋徑長，基圓內徑、單重、單重偏差、分卷信息收到應答、卷號收到應答，產品型號收到應答、故障反饋等信號傳送到上位計算機系統。同時測徑儀系統需將縱肋徑長、基圓內徑、單重、單重偏差數據傳送至PLC系統，以供PLC系統做產品質量的閉環控制。
報警功能：數據超差時報警。
通信協議：測徑儀與生產線控制系統間以及與上位機之間以太網通訊協議雙方協商確定。
除塵方式：正壓分流式冷卻防塵方式。
系統防護：抗電磁干擾、防粉塵等措施。
設備功耗（kW）：<5.0
外形尺寸：測量車約800x220x800（LxWxH），以雙方協商結果和實際設計為準。
工作環境要求
電源電壓（V）：AC 220（+10%，-15%，50Hz）；AC 380（+10%，-15%，50Hz）。
環境濕度（%）：<80RH
安裝要求
測徑僅是光學設備，其位置環境應采取防塵防水措施以及必要的安全防護措施，否則將影響測量和使用壽命。

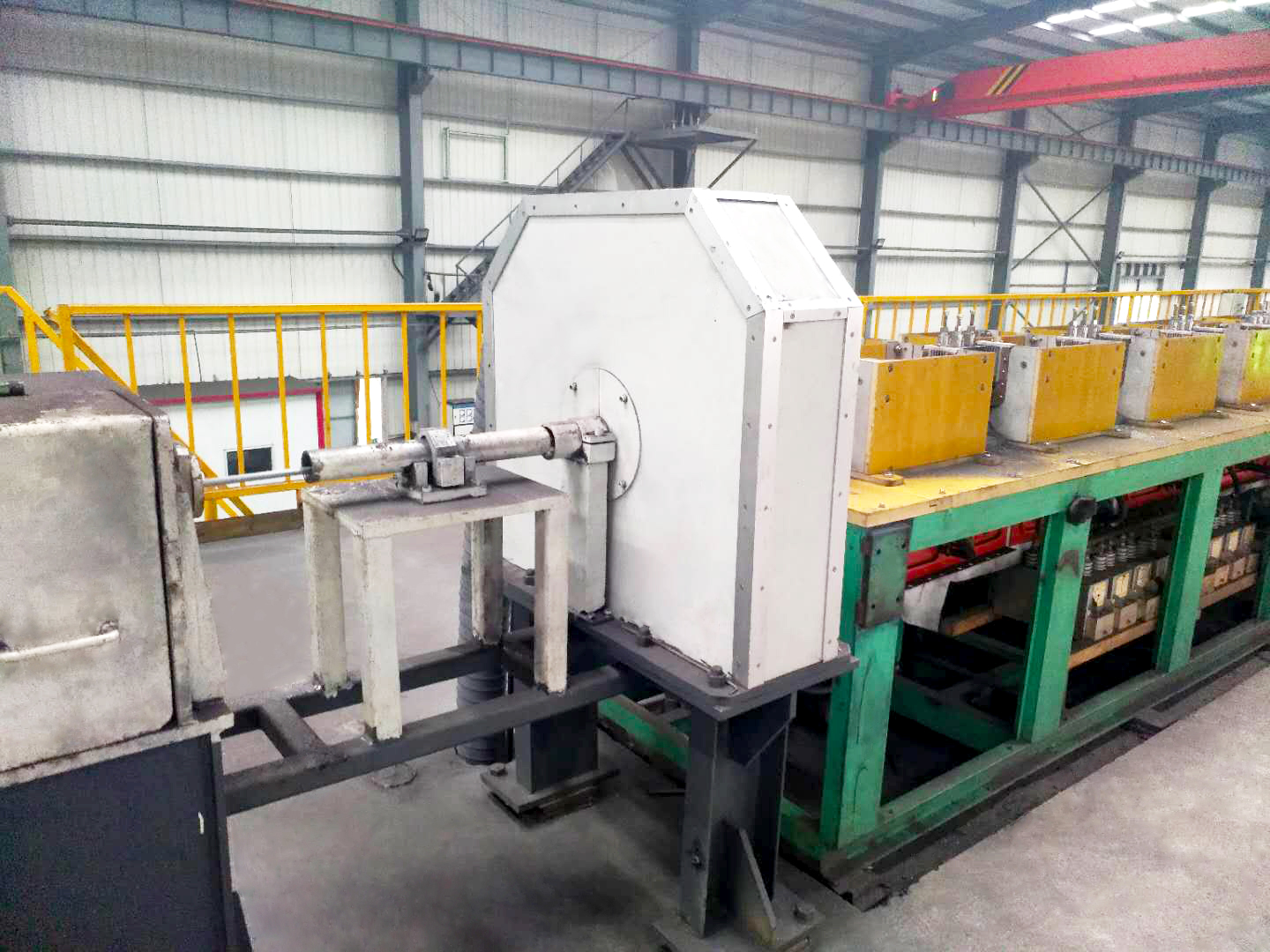

安裝方式：吊裝
風機的安裝：遠離灰塵集中的環境，風機盤管與測徑儀的聯接要通暢嚴禁折彎、其距離盡量短。
以上就是冷軋螺紋鋼應用的八軸測徑儀的簡單介紹，它可對基圓內徑、橫肋、縱肋等多項信息檢測，同時也可適用于熱軋盤螺、高線、圓鋼、鋼管等的應用，配備相應測控軟件，獲得眾多所需數據。
