400-6171-355400-6171-355產品簡介：

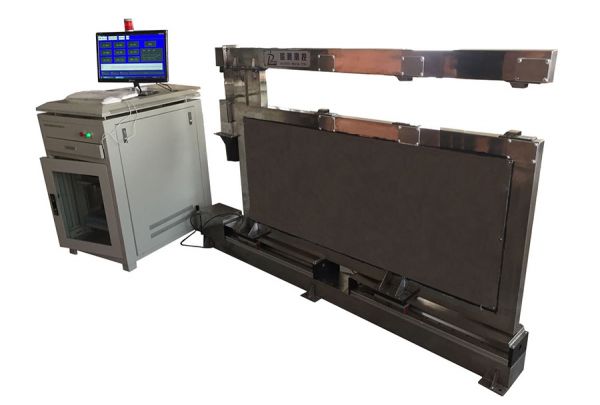

該系列測厚儀整體采用C型架結構，C型架上安裝上下各三個對射的激光位移傳感器，可測量被測物寬度方向三個點的厚度尺寸。C型架可固定式安裝，隨生產線上板材的移動測量板材上三條線的厚度尺寸。C型架下也可以設置導軌和滑塊，并利用電機帶動C型架往復運動形成三個點的掃描式測量。測厚儀配置單片機計算系統，測量時可實時觀察厚度數據變化。
該系列測厚儀不僅適用于常溫物體的測量（上圖所示為常溫測量產品），也同樣適用于高溫的熱軋金屬板材等的測量。在測量高溫軋制板材時，C型架和測量傳感器應采取水冷、風冷和保溫等防護措施，保證傳感器處于正常工作溫度范圍之內。
激光測厚儀的優點在于它是非接觸測量，不會因?yàn)槟p而損失精度，尤其適用于測量在生產線上運動的物體。
基本原理 :
功能描述：
1、數據存儲功能
測量數據連續測量連續存儲，存儲時間大于1年。同時可通過數據接口輸出到記錄儀或其他計算機進行存儲。
2、歷史數據查詢功能
可通過測量系統軟件進行歷史數據查詢，也可將文件轉換成Excel格式進行查詢，查詢時刻精確到秒。
3、校準功能：
放入標準量塊后可校準測量精度。
4、C形架移動控制功能：
可根據被測板材的寬度設定C形架的位置和移動距離，設置完成后驅動C形架移動。
5、通訊接口：
TCP/IP協議，光纖傳輸，測厚儀至主控機柜。
適用行業：
軋鋼、有色金屬、橡膠、塑料、木板等。
技術參數：
型號 | 測量范圍 （mm） | 測量精度 （mm） | 測量頻率 （Hz） | 重復精度 （mm） | 使用環境溫度 （℃） |
HW03-SG20 | 0-20 | ±0.03 | 1000 | 0.01 | -10-50 |
HW03-SG30 | 0-30 | ±0.03 | 1000 | 0.01 | -10-50 |
HW03-SG50 | 0-50 | ±0.12 | 1000 | 0.01 | -10-50 |
注：設備型號中版本號隨技術升級變化，訂貨型號以合同約定為準。其他型號可定制。
