400-6171-355400-6171-355直線度常用的測量方法有直尺法、準直法、重力法和直線法等。這些都是離線測量方法，本文介紹一種新的基于直線法的在線測量方法。
在線直線度測量?jī)x主要從兩個方面測量被測物的直線度尺寸，局部直線度與全長總直線度，雖說測量的是局部直線度尺寸，但由于其是安裝在生產線上，進行在線實時測量，這種特性也就意味著其能對各個位置的局部均檢測到，保證整根軋材的各個位置均被檢測到。同時也可對全長總直線度進行計算。

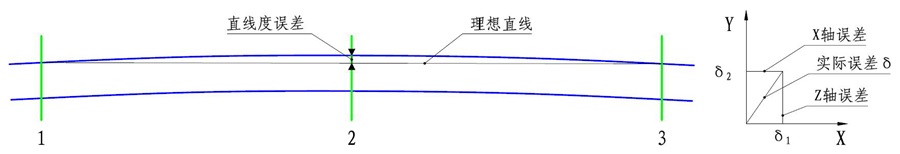

以光電檢測原理進行非接觸式測量，數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。
這種測量方式讓其每隔直線度測量?jī)x前后兩臺設備的測頭間距距離就可得到一個直線度尺寸，其檢測頻率達到了500Hz，適合各種快速產線的檢測，檢測盲區小，對直線度尺寸的了解更準確也更具時效性。
每臺測量?jī)x可根據需求定制每個設備的間距，這個間距決定著局部檢測的長短，只要不超過每臺設備的尺寸，可根據需求進行定制間距。
技術參數
（1）可測棒材直徑范圍：50～140
（2）直線度測量精度：≤±0.5
（3）測量頻率（Hz）：500
（4）環境溫度要求（℃）：-20～50
（5）環境濕度要求（%RH）：85（不結露）
（6）測量?jī)x的外形尺寸約：1240×1150×1660（L×W×H）
在線直線度測量?jī)x不僅僅是進行直線度與外徑測量，更配備的測控軟件系統，對檢測數據進行分析與匯總，還可得到翹頭、翹尾尺寸，處理前與處理后數據詳細對比顯示，更直觀，更有諸多趨勢圖、波動圖、缺陷圖顯示。同時還可對數據進行長期存儲，并且每根軋材都會保留一個完整的記錄。
在線直線度測量?jī)x可以說是需求在線檢測直線度廠家的一大利器，提供詳細直線度實時檢測信息，讓工作人員對直線度情況了如指掌。
